পণ্যের বিবরণ:
প্রদান:
|
| পণ্য: | কম গতির উচ্চ টর্ক মোটর | উপাদান: | ঢালাই লোহা |
|---|---|---|---|
| স্থানচ্যুতি: | 165 মিলি/আর | গতি: | ২৮৩-৩৫৫ ঘন্টা |
| টর্ক: | 307-422 এনএম | আউটপুট: | ৮.৯-১৫.৭ কিলোওয়াট |
| চাপ কমা: | 14 - 19 MPa | ফ্ল্যাঞ্জ: | SAE একটি মাউন্ট |
| খাদ: | 25.4 মিমি শ্যাফ্ট | ঘূর্ণন: | CCW |
| বিশেষভাবে তুলে ধরা: | TE0165CN410AAAB পার্কার টিই সিরিজের মোটর,TE0165CN410AAAB পার্কার টিই মোটর,২ বোল্ট পার্কার টিই মোটর |
||

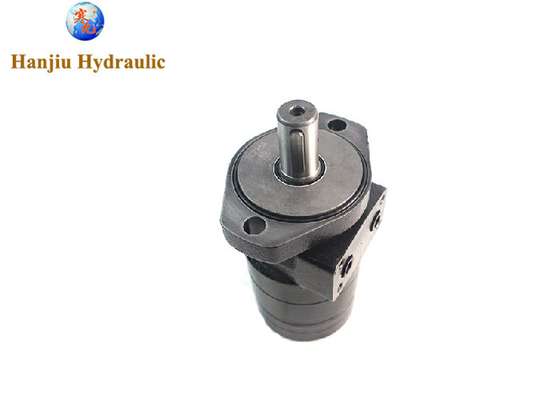

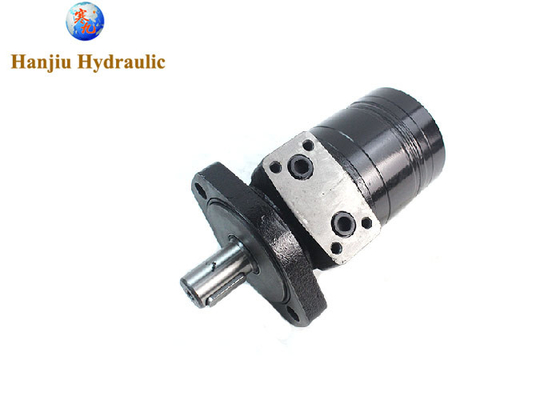

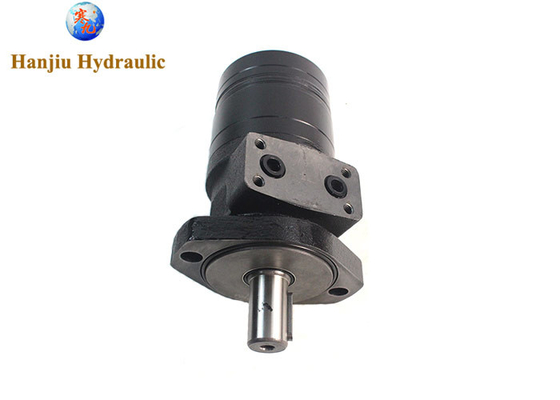

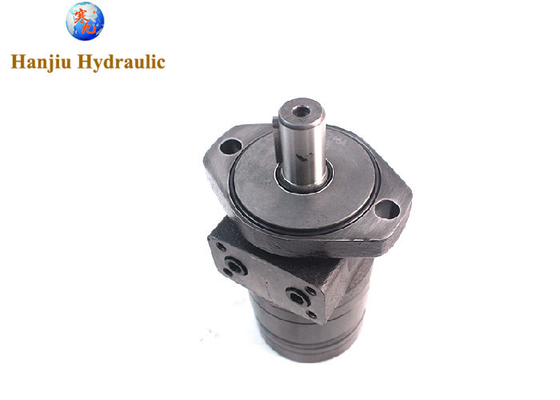

পার্কার টিই সিরিজ মোটর TE0165CN410AAAB, 2 বোল্ট ফ্ল্যাঞ্জ শ্যাফ্ট, 1 "SAE সমান্তরাল কী, ম্যানিফোড পোর্ট থ্রেড
দ্রুত পর্যালোচনা:
মডেল নম্বরঃ BME2-165-HM-A
স্থানচ্যুতিঃ১৬৫ মিলি/র
স্পিড, ২৮৩-৩৫৫ আরপিএম
টর্ক, 307-422 এনএম
আউটপুট, ৮.৯-১৫.৭ কিলোওয়াট
চাপ হ্রাস, 14 - 29 এমপিএ
ফ্ল্যাঞ্জ, বর্গাকার মাউন্ট
শ্যাফ্ট, 25.4 মিমি কী শ্যাফ্ট
ঘূর্ণন, সিসিডব্লিউ
বৈশিষ্ট্য, সুট পার্কার TE0165CN410AAAB
এখানে তার প্রযুক্তিগত বিবরণঃ
| প্রকার | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | BME2 | |
| 65 | 80 | 100 | 125 | 160 | 200 | 230 | 250 | 295 | 315 | 375 | ||
| জ্যামিতিক স্থানচ্যুতি (cm3 /rev.) | 66.8 | 81.3 | 101.6 | 127 | 157.2 | 193.6 | 226 | 257 | 287.8 | 314.5 | 370 | |
| সর্বাধিক গতি (rpm) | কন্ট. | 667 | 543 | 439 | 350 | 283 | 229 | 247 | 216 | 196 | 178 | 152 |
| int. | 842 | 689 | 553 | 441 | 355 | 289 | 328 | 287 | 254 | 235 | 199 | |
| সর্বাধিক টর্ক (N•m) | কন্ট. | 126 | 157 | 191 | 245 | 307 | 382 | 378 | 381 | 393 | 448 | 439 |
| int. | 176 | 215 | 268 | 335 | 422 | 520 | 528 | 543 | 547 | 587 | 613 | |
| সর্বাধিক আউটপুট (কেডব্লিউ) | কন্ট. | 8.3 | 8.8 | 7.9 | 8.9 | 8.9 | 9 | 9.9 | 9.3 | 8.7 | 8 | 7.6 |
| int. | 13.9 | 14.4 | 13.5 | 14.1 | 15.6 | 15.7 | 17.9 | 16.5 | 15.6 | 14.3 | 14 | |
| সর্বাধিক চাপ পতন (এমপিএ) | কন্ট. | 14 | 14 | 14 | 14 | 14 | 14 | 12 | 11 | 10 | 10 | 9 |
| int. | 19 | 19 | 19 | 19 | 19 | 19 | 165 | 15.5 | 14.5 | 13.5 | 12.5 | |
| শীর্ষ | 20 | 20 | 20 | 20 | 20 | 20 | 18 | 18 | 17 | 16 | 16 | |
| সর্বাধিক প্রবাহ (এল/মিনিট) | কন্ট. | 45 | 45 | 45 | 45 | 45 | 45 | 57 | 57 | 57 | 57 | 57 |
| int. | 57 | 57 | 57 | 57 | 57 | 57 | 75 | 75 | 75 | 75 | 75 | |
একটি প্রকল্পের পাঁচটি প্রধান অংশজলবাহী সিস্টেমএর মধ্যে রয়েছেঃ
1পাওয়ার এলিমেন্টঃ এটি হাইড্রোলিক সিস্টেমের "হৃদয়", সাধারণত হাইড্রোলিক পাম্পকে বোঝায়।এর প্রধান কাজ হল প্রধান মোটর (যেমন বৈদ্যুতিক মোটর) দ্বারা সরবরাহিত যান্ত্রিক শক্তি রূপান্তর করা।, অভ্যন্তরীণ জ্বলন ইঞ্জিন ইত্যাদি) কাজ তরল জলবাহী শক্তি মধ্যে।
2অ্যাকচুয়েটর: এই অংশটি মূলত হাইড্রোলিক মোটিভ, যা কাজের তরলটির হাইড্রোলিক শক্তিকে ড্রাইভিং লোডের যান্ত্রিক শক্তিতে রূপান্তর করে।সাধারণ actuators হাইড্রোলিক সিলিন্ডার এবং হাইড্রোলিক মোটর হয়, যা যথাক্রমে রৈখিক গতি এবং ঘূর্ণন গতি অর্জনের জন্য ব্যবহৃত হয়।
3নিয়ন্ত্রণ উপাদানঃ প্রধানত বিভিন্ন হাইড্রোলিক নিয়ন্ত্রণ ভালভ, যেমন চাপ নিয়ন্ত্রণ ভালভ, প্রবাহ নিয়ন্ত্রণ ভালভ এবং দিকনির্দেশ নিয়ন্ত্রণ ভালভ অন্তর্ভুক্ত।এই ভালভ প্রধান ফাংশন নিয়ন্ত্রণ এবং চাপ নিয়ন্ত্রণ করা হয়হাইড্রোলিক সিস্টেমের ট্রান্সমিশন পারফরম্যান্সের প্রয়োজনীয়তা পূরণের জন্য কাজের তরলের প্রবাহ বা প্রবাহের দিক।
4. সহায়ক উপাদানঃ এই অংশে জ্বালানী ট্যাংক, তেল ফিল্টার, কুলার, হিটার, সংগ্রাহক, তেল পাইপ এবং পাইপ জয়েন্ট, সিলিং রিং, দ্রুত পরিবর্তন জয়েন্ট, উচ্চ চাপ বল ভালভ, পায়ের পাতার মোজাবিশেষ,চাপ পরিমাপের জয়েন্টএই উপাদানগুলি হাইড্রোলিক সিস্টেমে একটি সহায়ক এবং প্রতিরক্ষামূলক ভূমিকা পালন করে, সিস্টেমের স্বাভাবিক অপারেশন নিশ্চিত করে।
5. কাজের মাধ্যমঃ হাইড্রোলিক তেল এবং এমলশন। তারা শুধুমাত্র শক্তি বহনকারী নয়, তবে হাইড্রোলিক সিস্টেমের অবস্থা পর্যবেক্ষণ এবং ত্রুটি নির্ণয়ের জন্য তথ্য বাহকও।সাধারণভাবে ব্যবহৃত হাইড্রোলিক তেলগুলির মধ্যে খনিজ তেল অন্তর্ভুক্ত রয়েছে, প্রাণী এবং উদ্ভিজ্জ ফ্যাট, এবং emulsions।
হাইড্রোলিক সিস্টেমের কাজ নীতি হলঃ হাইড্রোলিক পাম্প তেল ট্যাংক থেকে তরল sucks, চাপ মাধ্যমে জলবাহী ভালভ মধ্যে তরল পাঠায়,হাইড্রোলিক ভালভ তরল প্রবাহের দিক এবং চাপ নিয়ন্ত্রণ করে, এবং তারপর তরল হাইড্রোলিক সিলিন্ডার (বা হাইড্রোলিক মোটর) পাঠায়,এবং হাইড্রোলিক সিলিন্ডার (বা হাইড্রোলিক মোটর) সংশ্লিষ্ট কাজ সম্পন্ন করার জন্য তরল চাপকে যান্ত্রিক শক্তিতে রূপান্তর করেকাজ শেষ হওয়ার পর, তরলটি পরবর্তী কাজের চক্রের প্রস্তুতির জন্য হাইড্রোলিক ট্যাঙ্কে ফিরে যাওয়ার জন্য হাইড্রোলিক ভালভ দ্বারা নিয়ন্ত্রিত হয়।
জলবাহী সিস্টেমপ্রতিরক্ষা শিল্প, যন্ত্রপাতি শিল্প, ধাতু শিল্প, অটোমোবাইল শিল্প, টেক্সটাইল শিল্প এবং জাহাজ নির্মাণ শিল্প সহ বিভিন্ন অ্যাপ্লিকেশন রয়েছে। উদাহরণস্বরূপ,হাইড্রোলিক ট্রান্সমিশন এবং কন্ট্রোল প্রযুক্তি বহুল ব্যবহৃত হয়েছে নৌবাহিনীর অস্ত্র ও সরঞ্জামজাতীয় প্রতিরক্ষা শিল্পে স্থলবাহিনী ও বিমান বাহিনী, মেশিন টুল শিল্পে মিলিং মেশিন, ড্রিলিং মেশিন, ফ্রিলিং মেশিন এবং প্লেনার,এবং অটোমোবাইল শিল্পে হাইড্রোলিক অফ-রোড যানবাহন এবং হাইড্রোলিক ডাম্প যানবাহন.
হাইড্রোলিক নিয়ন্ত্রণ ব্যবস্থা
ইলেক্ট্রোহাইড্রোলিক সিস্টেম
