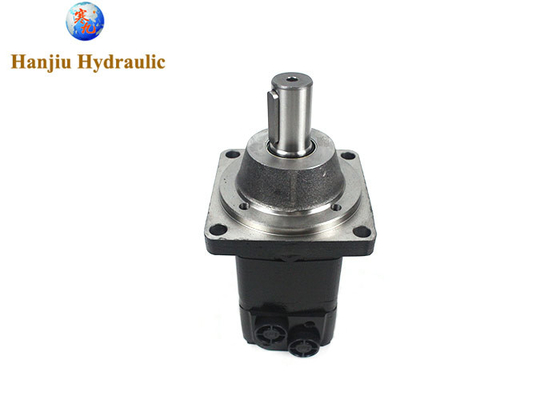

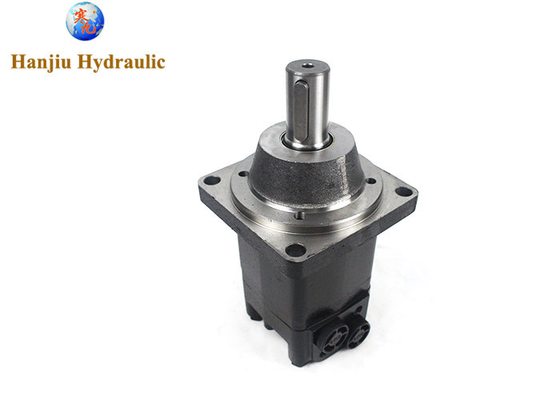

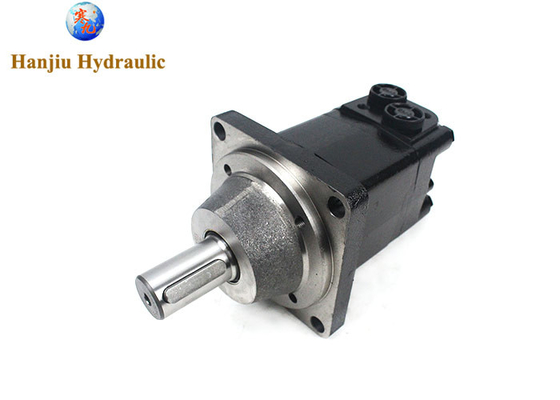

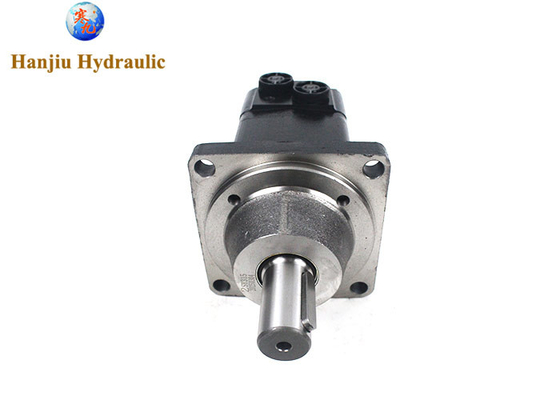

32mm 1/2 BSP হাইড্রোলিক কক্ষপথ মোটর OMSW315-151F0527 হোয়াইট মোটর
পণ্যের বিবরণঃ
টাইপ কোড 151F0527--BMSY-315-W-B-D
ডিলিপমেন্টঃ ৩১৫ সিসি
ফ্ল্যাঞ্জ:4-Ø13.5 হুইল-ফ্ল্যাঞ্জ Ø160পাইলট Ø125×8
শ্যাফ্ট:শ্যাফ্টØ৩২, প্যারেল কী ১০×৮×৪৫
পোর্টঃ G1/2 ম্যানিফোল্ড মাউন্ট,2-M10, G1/4
বিএমএসওয়াই প্রবর্তনঃ
এই মোটর একটি হাইড্রোলিক ডিস্ক মোটর, কারণ এটি ব্যাপকভাবে কৃষি, কৃষি, নির্মাণ, শিল্প এবং ভারী যন্ত্রপাতি ড্রিল ধরনের ব্যবহার করা হয়. এটা যে কোন রোলিং এ অসংখ্য অ্যাপ্লিকেশন আছে,উত্তোলনএটিকে কক্ষপথ হাইড্রোলিক মোটর, বা কক্ষপথ মোটর, বা নিম্ন গতির উচ্চ টর্ক টাইপ মোটর, এছাড়াও ডিস্ক ভালভ হাইড্রোলিক মোটর বলা হয়।
প্রধান স্পেসিফিকেশনঃ
| প্রকার |
BMSY
80 |
BMSY
100 |
BMSY
125 |
BMSY
160 |
BMSY
200 |
BMSY
250 |
BMSY
315 |
BMSY
375 |
জ্যামিতিক স্থানচ্যুতি
(cm3 /rev.) |
80.6 |
100.8 |
125 |
157.2 |
200 |
252 |
314.5 |
370 |
| সর্বাধিক গতি (rpm) |
কন্ট. |
800 |
748 |
600 |
470 |
375 |
300 |
240 |
200 |
| int. |
988 |
900 |
720 |
560 |
450 |
360 |
280 |
240 |
| ম্যাক্স. টর্ক (N·m) |
কন্ট. |
190 |
240 |
310 |
316 |
400 |
450 |
560 |
536 |
| int. |
240 |
300 |
370 |
430 |
466 |
540 |
658 |
645 |
| শীর্ষ |
260 |
320 |
400 |
472 |
650 |
690 |
740 |
751 |
| সর্বাধিক আউটপুট (কেডব্লিউ) |
কন্ট. |
15.9 |
18.8 |
19.5 |
15.6 |
15.7 |
14.1 |
14.1 |
11.8 |
| int. |
20.1 |
23.5 |
23.2 |
21.2 |
18.3 |
17 |
18.9 |
17 |
| সর্বাধিক চাপ পতন (এমপিএ) |
কন্ট. |
17.5 |
17.5 |
17.5 |
15 |
14 |
12.5 |
12 |
10 |
| int. |
21 |
21 |
21 |
21 |
16 |
16 |
14 |
12 |
| শীর্ষ |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
20 |
18.5 |
14 |
| সর্বাধিক প্রবাহ (এল/মিনিট) |
কন্ট. |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| int. |
80 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
| সর্বাধিক প্রবেশ চাপ (এমপিএ) |
কন্ট. |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| int. |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| ওজন (কেজি) |
9.8 |
10 |
10.3 |
10.7 |
11.1 |
11.6 |
12.3 |
12.6 |
* ক্রমাগত চাপঃ মোটরকে ক্রমাগত চালিত করার সর্বোচ্চ মান।
* ইন্টারমিটেন্ট চাপঃ সর্বোচ্চ। 6 সেকেন্ড প্রতি মিনিটে অপারেটিং মোটরের মান।
* সর্বোচ্চ চাপঃমিনিটে 0.6 সেকেন্ডে অপারেটিং মোটরের সর্বাধিক মান
হানজিউ দ্বারা উত্পাদিত BM সিরিজ (ড্যানফস এর সাথে সামঞ্জস্যপূর্ণ)
(১) টেকনিক্যাল হাইলাইটস:
১. ট্যারিড রোলার লেয়ার ডিজাইন উচ্চ অক্ষীয় / রেডিয়াল লোড সহ 20.5 এমপিএ এর অবিচ্ছিন্ন অপারেটিং চাপ এবং 31 এমপিএ3 এর অন্তর্বর্তীকালীন চাপ সহ্য করে।
2 মডুলারাইজড ডিজাইন, বিভিন্ন ফ্ল্যাঞ্জ এবং তেল পোর্ট কনফিগারেশন সরবরাহ করে, জটিল ইনস্টলেশন প্রয়োজনীয়তার সাথে মানিয়ে নেয়।
3ব্যয়-কার্যকরঃ দাম ইউরোপীয় এবং আমেরিকান ব্র্যান্ডের তুলনায় 20-30% কম, এদিকে, এটি আইএসও শংসাপত্র পাস করেছে এবং স্থিতিশীল মানের।
পরীক্ষার আইটেম এবং পদ্ধতি
(১) স্থানচ্যুতি যাচাইকরণ পরীক্ষাঃ লোড ছাড়াই চাপে,নির্ধারিত গতির যেকোনো একটিতে নামমাত্র গতির ২০% থেকে ৫০% এবং নামমাত্র গতিতে নামমাত্র গতির ২০% থেকে ৫০% এর মধ্যে স্থানচ্যুতি পরিমাপ করুন।.
(2) কার্যকারিতা পরীক্ষাঃ 1 নামমাত্র গতির 25% এবং নামমাত্র চাপে, অপারেশন স্থিতিশীল হওয়ার পরে প্রবাহের হার এবং অন্যান্য প্রথম পর্যায়ের ডেটা পরিমাপ করুন। তারপরে ধাপে ধাপে লোড করুন,উপরের পদ্ধতি অনুযায়ী, সর্বোচ্চ গতি এবং 85%, 70%, 55%, 40%, 25% এর নামমাত্র গতির মধ্যে ছয়টি সমান পরীক্ষার চাপ পয়েন্টের ডেটা গ্রুপের মধ্যে নামমাত্র চাপের 25% থেকে নামমাত্র চাপের মধ্যে পরিমাপ করা হয়েছিল;সংশ্লিষ্ট, উপরের পরীক্ষার চাপ পয়েন্টগুলি পরিমাপ করার জন্য; 3 বিপরীত পরীক্ষার পদ্ধতি এবং সামনের পরীক্ষার পদ্ধতি একই; 4 প্রবেশের তাপমাত্রা 20-35 °C এবং 70-80 °C এবং 70-80 °C।20-35°C এবং 70-80°C এ ইনপুট তাপমাত্রার শর্তে, নামমাত্র ঘূর্ণন ঘনত্বের নোট চাপের জন্য নো-লোড চাপের পরিসীমাতে 7 টিরও বেশি সমান চাপ পয়েন্টের ভলিউমেট্রিক দক্ষতা পরিমাপ করুন; 5 কার্যকারিতা বৈশিষ্ট্যযুক্ত বক্ররেখা গ্রাফ করুন (চিত্র।১০-২৮) এবং ব্যাপক পারফরম্যান্স কার্ভ; 6 যখন তেলের তাপমাত্রা 20-35°C এবং 70-80°C হয় তখন কার্যকারিতা বক্ররেখা গ্রাফ করুন।
(3) স্টার্ট ইফেক্টিভ্যান্স টেস্টঃ ধ্রুব টর্ক স্টার্ট পদ্ধতি বা ধ্রুব চাপ স্টার্ট পদ্ধতি গ্রহণ করুন, বিভিন্ন ধ্রুব টর্ক বা ধ্রুব চাপ মান সহ,বিভিন্ন ফেজ কোণে মোটর আউটপুট শ্যাফ্টের স্টার্ট চাপ বা টর্ক পরিমাপ করুন, এবং সামনের দিক এবং পিছনের দিকের দিকে যথাক্রমে ২৫%, ৭৫% এবং ১০০% নামমাত্র চাপ এবং নির্দিষ্ট ব্যাকপ্রেস শর্তে, এবং শুরু কার্যকারিতা গণনা করুন।
(4) নামমাত্র চাপ এবং নির্দিষ্ট প্রতি-চাপের অবস্থার অধীনে নিম্ন গতির পারফরম্যান্স পরীক্ষাধাপে ধাপে গতি হ্রাস এবং গতি বৃদ্ধি পদ্ধতি অনুসারে ধনাত্মক এবং নেতিবাচক দিকের ন্যূনতম গতির পরিমাপ পুনরাবৃত্তি করুন।. নামমাত্র চাপের ৫০% থেকে নামমাত্র চাপের মধ্যে ৪ টি সমান চাপ পয়েন্টের সর্বনিম্ন গতির মধ্যে সর্বনিম্ন গতির পরিমাপ উপরের পদ্ধতি অনুসারে করা হবে,এবং ধনাত্মক এবং নেতিবাচক স্টিয়ারিং পরীক্ষায় চাপের পয়েন্টগুলি পরীক্ষা করুন প্রতিটি 5 বারের বেশি.
একটি হাইড্রোলিক বিশেষজ্ঞ বা HANJIU যোগাযোগ করুন. আপনার হাইড্রোলিক মোটর সমস্যা সমাধান
