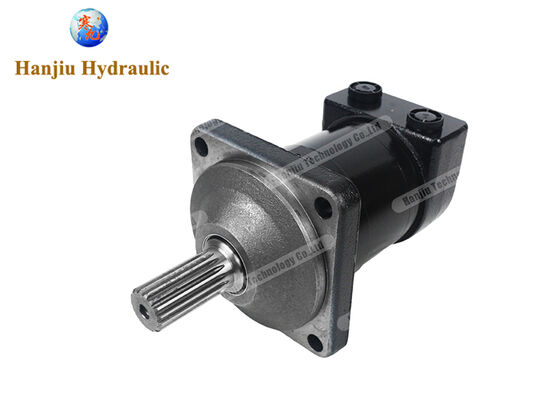

অরবিটাল মোটর টিএমটি ৫০০ - ৫০০ সেমি³ স্প্লাইনড শ্যাফ্ট
উন্মুক্ত লুপ এবং বদ্ধ লুপ উভয় জলবাহী সিস্টেমে ব্যবহারের জন্য ডিজাইন করা উচ্চ-কার্যকারিতা সম্পন্ন জলবাহী মোটর।
সংক্ষিপ্ত বিবরণ
- মডেল: BMT500 / 151Z3024 (TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN)
- শ্যাফ্ট: Z17 স্প্লাইনড শ্যাফ্ট, ৩৮.১ মিমি বাইরের ব্যাস
- ফ্ল্যাঞ্জ: বর্গাকার চার-ছিদ্র ফ্ল্যাঞ্জ, ১৬০ মিমি কেন্দ্র ব্যাস
- ডিসপ্লেসমেন্ট: 494.8 cm³/revolution
- ইন্টারফেস: G3/4 থ্রেডেড (3/4" BSPP) এবং G1/4 ড্রেন (1/4" BSPP)
কর্মক্ষমতা বিশেষ উল্লেখ
| প্রকার |
BMT 160 |
BMT 200 |
BMT 230 |
BMT 250 |
BMT 315 |
BMT 400 |
BMT 500 |
BMT 630 |
BMT 800 |
| ডিসপ্লেসমেন্ট (cm³/rev) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
| সর্বোচ্চ গতি - অবিচ্ছিন্ন (rpm) |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| সর্বোচ্চ গতি - বিরতিহীন (rpm) |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| সর্বোচ্চ টর্ক - অবিচ্ছিন্ন (N.m) |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| সর্বোচ্চ টর্ক - বিরতিহীন (N.m) |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| সর্বোচ্চ টর্ক - শিখর (N.m) |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| সর্বোচ্চ আউটপুট - অবিচ্ছিন্ন (KW) |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| সর্বোচ্চ আউটপুট - বিরতিহীন (KW) |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| সর্বোচ্চ চাপ হ্রাস - অবিচ্ছিন্ন (MPa) |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| সর্বোচ্চ চাপ হ্রাস - বিরতিহীন (MPa) |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| সর্বোচ্চ চাপ হ্রাস - শিখর (MPa) |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| সর্বোচ্চ প্রবাহ - রেটেড (L/min) |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| সর্বোচ্চ প্রবাহ - অবিচ্ছিন্ন (L/min) |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| সর্বোচ্চ প্রবাহ - বিরতিহীন (L/min) |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
| সর্বোচ্চ ইনলেট চাপ - অবিচ্ছিন্ন (MPa) |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| সর্বোচ্চ ইনলেট চাপ - বিরতিহীন (MPa) |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| সর্বোচ্চ ইনলেট চাপ - শিখর (MPa) |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| ওজন (কেজি) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
প্রযুক্তিগত বিবরণ
| মডেল কোড |
TMT-0500-A-NN-G32-AV-1D-D21-A-B-1B-0-N-NN-NNNNN-NN-NN-NN-SP-NNN |
| মোটর সিরিজ |
টিএমটি সিরিজ |
| ভালভ সিস্টেম |
ভালভ ড্রাইভ সহ ডিস্ক ভালভ |
| অরবিটাল গিয়ারহুইল সেট প্রকার |
জেরোলার |
| মোটরের আকার |
500 |
| জ্যামিতিক স্থানচ্যুতি |
494.8 cm³/r [30.19 in³/r] |
| মাউন্টিং ফ্ল্যাঞ্জ প্রকার |
4 বোল্ট - বর্গক্ষেত্র |
| মাউন্টিং ফ্ল্যাঞ্জ মাত্রা |
160.0 x 9.0, 200.0, 18.0 মিমি [6.30 x 0.35, 7.87, 0.71 ইঞ্চি] |
| শ্যাফ্ট প্রকার |
স্প্লাইনড |
| শ্যাফ্ট মাত্রা |
ডায়া. 1 1/2 ইঞ্চি, 17T, শ্যাফ্ট প্রান্তে M12 x 1.75-6H থ্রেড |
| শ্যাফ্ট কী |
n/a |
| প্রধান পোর্ট থ্রেড প্রকার |
বিএসপি |
| প্রধান পোর্ট শৈলী |
সাইডপোর্ট - স্ট্যাগার্ড |
| প্রধান পোর্ট মাত্রা |
G 3/4 |
| ড্রেন পোর্ট মাত্রা |
G 1/4 |
| ব্রেক রিলিজ পোর্ট মাত্রা |
n/a |
| রঙ করা |
না |
| রঙের তথ্য |
n/a |
| বিশেষ বৈশিষ্ট্য হার্ডওয়্যার |
স্ট্যান্ডার্ড |
| বিশেষ বৈশিষ্ট্য অ্যাসেম্বলি |
স্ট্যান্ডার্ড |
উপলব্ধ টিএমটি সিরিজ মডেল
টিএমটি 250: 151Z3010, 151Z3016, 151Z3060, 151Z3020, 151Z3026, 151Z3070, 151Z3030, 151Z3036, 151Z3080
টিএমটি 315: 151Z3011, 151Z3017, 151Z3061, 151Z3021, 151Z3027, 151Z3071, 151Z3031, 151Z3037, 151Z3081
টিএমটি 400: 151Z3012, 151Z3018, 151Z3062, 151Z3022, 151Z3028, 151Z3072, 151Z3032, 151Z3038, 151Z3082
টিএমটি 470: 151Z3013, 151Z3063, 151Z3023, 151Z3073, 151Z3033, 151Z3083
টিএমটি 500: 151Z3014, 151Z3064, 151Z3024, 151Z3074, 151Z3034, 151Z3084
টিএমটি 630: 151Z3015, 151Z3065, 151Z3025, 151Z3075, 151Z3035, 151Z3085
অতিরিক্ত বিএমটি সিরিজ মডেল
BMT 160, BMT 200, BMT 250, BMT 315, BMT 400, BMT 500, BMT 630, BMT 800
BMTE 230, BMTE 250, BMTE 315, BMTE 400, BMTE 500, BMTE 630, BMTE 800
BMTJ 230, BMTJ 250, BMTJ 315, BMTJ 400, BMTJ 500, BMTJ 630, BMTJ 800
হানজিয়ু টেকনোলজি সম্পর্কে
হানজিয়ু টেকনোলজি চীনের জলবাহী মোটর, অরবিট মোটর, কম গতির উচ্চ টর্ক মোটর এবং টর্ক মোটরের শীর্ষস্থানীয় প্রস্তুতকারক। আমরা ড্যানফোস, এম+এস, চার্লিন, হোয়াইট এবং পার্কার সহ প্রধান ব্র্যান্ডগুলির সাথে সামঞ্জস্যপূর্ণ জলবাহী সমাধানগুলির সবচেয়ে ব্যাপক পরিসর অফার করি। আমাদের প্রতিশ্রুতি হল আপনার জলবাহী সিস্টেমগুলিকে দক্ষ এবং সাশ্রয়ী করতে দ্রুত লিড টাইম, প্রতিযোগিতামূলক মূল্য এবং ব্যতিক্রমী পরিষেবা প্রদান করা।
