প্রযুক্তিগত সাদা কাগজ

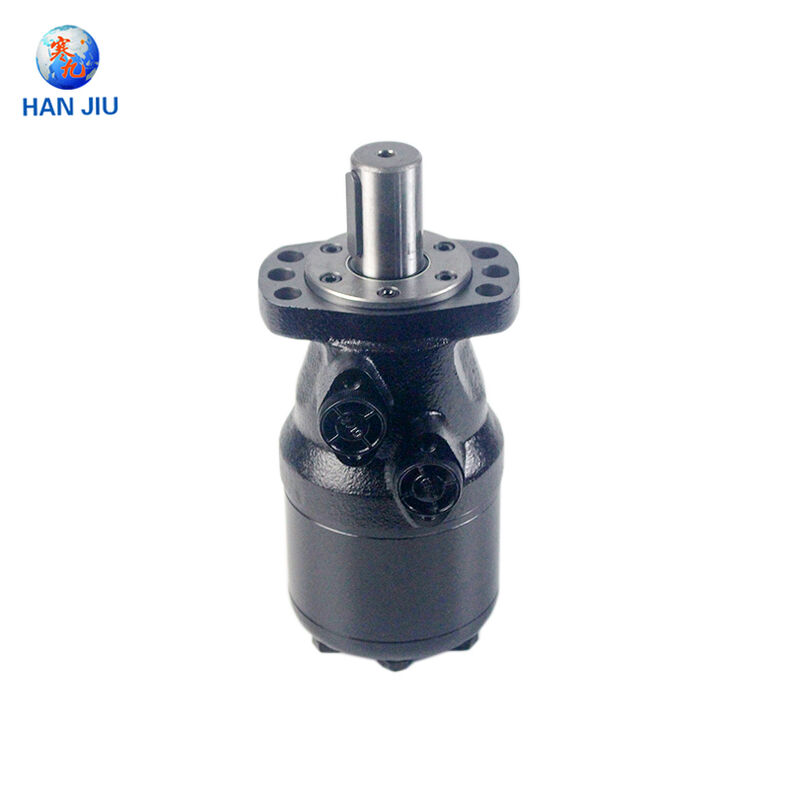

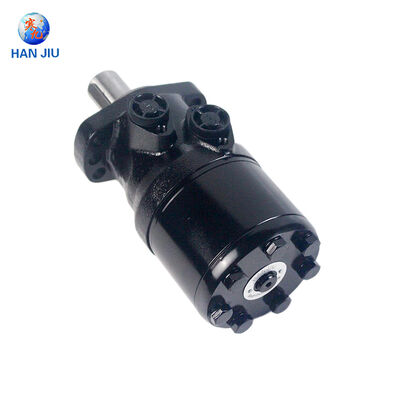

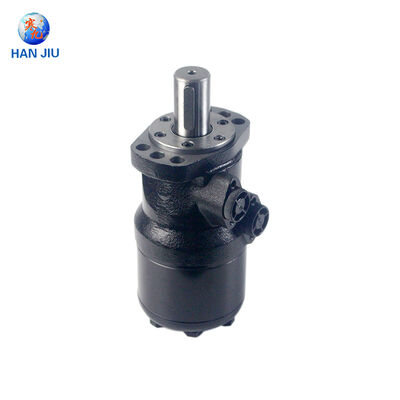

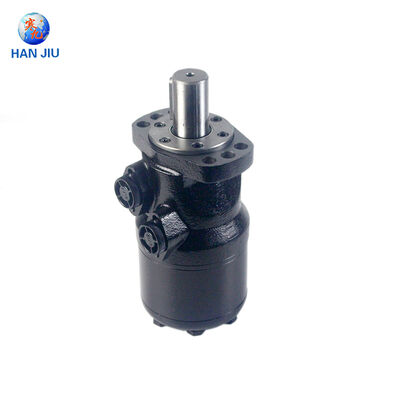

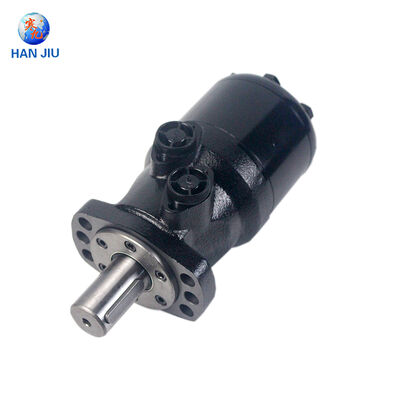

HANJIU OMH সিরিজ

অরবিটাল মোটর

ড্যানফস ওএমএইচ সামঞ্জস্যপূর্ণ | বড় স্থানচ্যুতি | উচ্চ টর্ক ডিজাইন

OMH 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd.

জুন 2025 | www.hjhydraulic.com

সূচিপত্র

এক্সিকিউটিভ সারাংশ 3

অধ্যায় 1 OMH সিরিজ: বড় স্থানচ্যুতি অরবিটাল মোটর প্রযুক্তি 4

1.1 রোলার গিয়ার রিং প্রক্রিয়া এবং অপারেটিং নীতি 4

1.2 OMH বনাম OMR: স্ট্রাকচারাল এবং পারফরমেন্স ডিফারেনশিয়াটর 5

অধ্যায় 2 HANJIU OMH সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন 6

2.1 ফাইভ-মডেল ডিসপ্লেসমেন্ট রেঞ্জ 6

2.2 ক্রমাগত এবং বিরতিহীন কর্মক্ষমতা ডেটা 7

2.3 চাপ, টর্ক এবং গতি খাম 8

অধ্যায় 3 ক্রস-রেফারেন্স এবং সামঞ্জস্য নির্দেশিকা 9

3.1 HANJIU OMH বনাম ড্যানফস OMH ক্রস-রেফারেন্স 9

3.2 মাল্টি-ব্র্যান্ড ইন্টারচেঞ্জেবিলিটি 10

অধ্যায় 4 খুচরা যন্ত্রাংশ, সীল কিট এবং পরিষেবা সমাধান 11

4.1 কোর খুচরা যন্ত্রাংশ ক্যাটালগ 11

4.2 রক্ষণাবেক্ষণ খরচ অপ্টিমাইজেশান 12

অধ্যায় 5 শিল্প জুড়ে অ্যাপ্লিকেশন 13

অধ্যায় 6 গুণমান নিশ্চিতকরণ এবং বিশ্বব্যাপী বিতরণ 15

অধ্যায় 7 অর্ডারিং গাইড এবং প্রযুক্তিগত সহায়তা 17

উপসংহার 19

তথ্যসূত্র 20

এক্সিকিউটিভ সারাংশ

HANJIU OMH সিরিজের বড়-স্থানচ্যুতি অরবিটাল হাইড্রোলিক মোটর ব্যতিক্রমী টর্ক আউটপুট এবং প্রমিত মাঝারি-শুল্ক অরবিটাল মোটরগুলির ক্ষমতাকে অতিক্রম করে এমন অ্যাপ্লিকেশনগুলির জন্য শক্তিশালী ভারবহন ক্ষমতা সরবরাহ করে। ওএমআর সিরিজ এবং হেভি-ডিউটি ​​ওএমএস/ওএমটি পরিবারের মধ্যে সেতু হিসাবে অবস্থান করা, OMH সিরিজে বৃহৎ-স্থানচ্যুতি জেরোটর সেট, শক্তিশালী A4 মাউন্টিং ফ্ল্যাঞ্জ, এবং চরম রেডিয়াল এবং অক্ষীয় লোড পরিচালনা করার জন্য বড় আকারের শ্যাফ্ট বিয়ারিং রয়েছে। এই শ্বেতপত্রটি সম্পূর্ণ HANJIU OMH প্রোডাক্ট লাইন উপস্থাপন করে যা OMH 200 থেকে OMH 500 পর্যন্ত পাঁচটি স্থানচ্যুতি মডেল কভার করে, যার মধ্যে ব্যাপক প্রযুক্তিগত বৈশিষ্ট্য, ক্রস-রেফারেন্স ডেটা এবং আফটারমার্কেট সহায়তা তথ্য রয়েছে।

Shijiazhuang Hanjiu Technology Co., Ltd. Danfoss OMH সিরিজের সাথে সম্পূর্ণ মাত্রিক এবং কর্মক্ষমতা বিনিময়যোগ্যতা অর্জনের জন্য তার OMH সিরিজ তৈরি করেছে, যা বড়-অরবিটাল হাইড্রোলিক শক্তির জন্য বিশ্বব্যাপী স্বীকৃত মান। 201.3 cm³ থেকে 470.6 cm³ পর্যন্ত জ্যামিতিক স্থানচ্যুতি সহ, 340 Nm পর্যন্ত একটানা টর্ক আউটপুট এবং 540 Nm পর্যন্ত ছুঁয়ে যাওয়া পিক ইন্টারমিটেন্ট টর্কের সাথে, HANJIU OMH মোটরগুলি একটি উচ্চ-কার্যক্ষমতা, খরচ-কার্যকর প্রদান করে, OEM পরিষেবার জন্য হাইড্রোলিক সিস্টেম ডিজাইনার এবং ইকুইপমেন্ট সার্ভারের জন্য বিকল্প পরিষেবা প্রদান করে। বিশ্বব্যাপী নির্মাণ, খনির, বনায়ন এবং সামুদ্রিক শিল্প।

কীওয়ার্ড: HANJIU OMH অরবিটাল মোটর, বড় স্থানচ্যুতি হাইড্রোলিক মোটর, ড্যানফস OMH সামঞ্জস্যপূর্ণ, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, কম গতির উচ্চ টর্ক হাইড্রোলিক মোটর, রোলার গিয়ার বা ভারী হাইড্রোলিক মেশিন, খনির সরঞ্জাম জলবাহী মোটর, জলবাহী মোটর খুচরা যন্ত্রাংশ, অরবিটাল মোটর সিল কিট

অধ্যায় 1 OMH সিরিজ: বড় স্থানচ্যুতি অরবিটাল মোটর প্রযুক্তি

1.1 রোলার গিয়ার রিং প্রক্রিয়া এবং অপারেটিং নীতি

HANJIU OMH সিরিজ, সমস্ত আধুনিক অরবিটাল হাইড্রোলিক মোটরগুলির মতো, একটি রোলার গিয়ার রিং দ্বারা উন্নত একটি জেরোটর মেকানিজমের মাধ্যমে জলবাহী শক্তিকে যান্ত্রিক ঘূর্ণনে রূপান্তরিত করে। অভ্যন্তরীণ জ্যামিতিতে সূক্ষ্ম-মেশিনযুক্ত অভ্যন্তরীণ দাঁত সহ একটি স্থির স্টেটর রিং এবং বাহ্যিক দাঁত সহ একটি তারকা আকৃতির রোটর থাকে যা স্টেটরের বোরের মধ্যে মেশ করে। স্টেটর এবং রটারের মধ্যে দাঁত গণনার পার্থক্য সিল করা চেম্বারগুলির একটি সিরিজ তৈরি করে যা ক্রমান্বয়ে প্রসারিত হয় এবং রটার কক্ষপথে ঘোরার সাথে সাথে সংকুচিত হয়।

OMH ডিজাইনের সংজ্ঞায়িত বৈশিষ্ট্য হল রোলার-সজ্জিত গিয়ার রিং: নলাকার রোলারগুলি প্রতিটি স্টেটর দাঁতের পকেটে বসে থাকে, যা রটার দাঁতের সাথে একটি ঘূর্ণায়মান যোগাযোগের ইন্টারফেস স্থাপন করে। এই আর্কিটেকচারটি স্লাইডিং-কন্টাক্ট ডিজাইনের তুলনায় উল্লেখযোগ্য কর্মক্ষমতা সুবিধা প্রদান করে: ঘূর্ণায়মান ঘর্ষণ সহজাত ঘর্ষণ সহজাতভাবে কম, অভ্যন্তরীণ যান্ত্রিক ক্ষয়ক্ষতি হ্রাস করে এবং সামগ্রিক দক্ষতার উন্নতি করে; দাঁত প্রোফাইলে পরিধান নাটকীয়ভাবে হ্রাস করা হয়, ক্রমাগত উচ্চ-চাপের অপারেশনের অধীনে পরিষেবা জীবন বাড়ানো হয়; এবং রোলার ডিস্ট্রিবিউশন কার্যকর লোড-ভারবহন যোগাযোগ এলাকা বৃদ্ধি করে, উপাদান ক্লান্তি ছাড়াই উচ্চ টর্ক ট্রান্সমিশন সক্ষম করে।

ডিস্ট্রিবিউটর ভালভ, আউটপুট শ্যাফ্টের সাথে সমন্বিতভাবে সমন্বিত, কনট্রাক্টিং চেম্বার থেকে তরল বের করার সময় ক্রমানুসারে হাইড্রোলিক তরলকে প্রসারিত চেম্বারে সরাসরি নির্দেশ করার জন্য একটি নির্ভুল স্পুল-টাইপ ডিজাইন ব্যবহার করে। এই ইন্টিগ্রেটেড ভালভ বাহ্যিক টাইমিং মেকানিজমের প্রয়োজনীয়তা দূর করে এবং অপারেটিং গতি বা চাপ নির্বিশেষে সুনির্দিষ্ট পোর্টিং নিশ্চিত করে। ফিক্সড রিং গিয়ার মেকানিজম রটারের যৌগিক অরবিটাল-ঘূর্ণমান গতিকে শ্যাফ্টে বিশুদ্ধ ঘূর্ণমান আউটপুটে রূপান্তরিত করে, কাছাকাছি-শূন্য থেকে সর্বোচ্চ রেটেড rpm পর্যন্ত গতিতে মসৃণ, উচ্চ-টর্ক ঘূর্ণন সরবরাহ করে।

1.2 OMH বনাম OMR: স্ট্রাকচারাল এবং পারফরমেন্স ডিফারেনশিয়াটর

যদিও OMH এবং OMR সিরিজ একই রোলার গিয়ার রিং অপারেটিং নীতি ভাগ করে, OMH যথেষ্ট স্ট্রাকচারাল বর্ধনগুলিকে অন্তর্ভুক্ত করে যা এটিকে উচ্চতর স্থানচ্যুতি এবং লোড বহনকারী শ্রেণীতে উন্নীত করে। এই পার্থক্যগুলি OMH কে পছন্দের মোটর করে তোলে যখন আবেদনের চাহিদা মাঝারি-শুল্ক বিকল্পগুলির ক্ষমতাকে অতিক্রম করে:

● স্থানচ্যুতি পরিসীমা: OMH মোটরগুলি 201.3 থেকে 470.6 cm³ কভার করে, 51.6 থেকে 397.0 cm³ এর OMR রেঞ্জের থেকে উল্লেখযোগ্যভাবে বড়, সবচেয়ে ভারী মোবাইল সরঞ্জাম অ্যাপ্লিকেশনের জন্য টর্ক আউটপুট প্রদান করে

● মাউন্টিং ফ্ল্যাঞ্জ: OMR-এর A2 2-হোল ফ্ল্যাঞ্জের পরিবর্তে OMH একটি শক্তিশালী A4 4-হোল ওভাল ফ্ল্যাঞ্জ ব্যবহার করে, উচ্চ-টর্ক প্রতিক্রিয়া এবং শক লোডিংয়ের জন্য উচ্চতর কাঠামোগত সংযুক্তি প্রদান করে

● শ্যাফ্ট ভারবহন ক্ষমতা: OMH শ্যাফ্ট বিয়ারিংগুলি উল্লেখযোগ্যভাবে উচ্চতর রেডিয়াল এবং অক্ষীয় লোডের জন্য মাত্রাযুক্ত, বেশিরভাগ অ্যাপ্লিকেশনে বাহ্যিক ভারবহন সমর্থন ছাড়াই সরাসরি-ড্রাইভ ইনস্টলেশনের অনুমতি দেয়

● শ্যাফ্ট ব্যাস: স্ট্যান্ডার্ড OMH শ্যাফ্ট বিকল্পগুলির মধ্যে রয়েছে 32 মিমি এবং 35 মিমি নলাকার শ্যাফ্ট, ওএমআর-এর সর্বোচ্চ 32 মিমি থেকে বড়, উচ্চ টর্ক ট্রান্সমিশন সক্ষম করে

● সর্বাধিক রিটার্ন চাপ: OMH 200 বার ক্রমাগত রিটার্ন চাপ (ড্রেন লাইন সহ) অর্জন করে, OMR-এর জন্য 175 বারের তুলনায়, ক্লোজড-লুপ এবং রিজেনারেটিভ সার্কিট অ্যাপ্লিকেশন সমর্থন করে

● পোর্ট সাইজিং: OMH প্রধান পোর্টগুলি G1/2 (BSP) বা 7/8-14 UNF ও-রিং বস-এ মাপ করা হয়, যা OMR-এর G1/2 কনফিগারেশনের তুলনায় উচ্চ প্রবাহ ক্ষমতা প্রদান করে

● সামগ্রিক খাম: OMH অনুরূপ OMR স্থানচ্যুতি মডেলের তুলনায় প্রায় 15% থেকে 20% বড় এবং ভারী, বর্ধিত কাঠামোগত দৃঢ়তা প্রতিফলিত করে

অধ্যায় 2 HANJIU OMH সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

2.1 ফাইভ-মডেল ডিসপ্লেসমেন্ট রেঞ্জ

HANJIU OMH সিরিজে 340 Nm থেকে OMH 200-এ 340 Nm থেকে OMH 500-এ তুলনীয় স্তরে অবিচ্ছিন্ন টর্ক আউটপুট প্রদানকারী পাঁচটি বড়-স্থানচ্যুতি মডেল রয়েছে, প্রতিটি মডেল একটি নির্দিষ্ট অপারেটিং খামের জন্য অপ্টিমাইজ করা হয়েছে। সমস্ত পাঁচটি মডেল সাধারণ শ্যাফ্ট, ফ্ল্যাঞ্জ এবং পোর্ট ইন্টারফেসের মাত্রাগুলি ভাগ করে, বিতরণকারীদের জন্য ইনভেন্টরি পরিচালনা এবং রক্ষণাবেক্ষণ সুবিধাগুলিকে সরল করে:

2.2 ক্রমাগত এবং বিরতিহীন কর্মক্ষমতা ডেটা

নিম্নলিখিত সারণী সমস্ত HANJIU OMH সিরিজের অরবিটাল মোটরগুলির জন্য যাচাইকৃত অবিচ্ছিন্ন-শুল্ক এবং বিরতি-শুল্ক কর্মক্ষমতা নির্দিষ্টকরণ উপস্থাপন করে। ক্রমাগত রেটিং স্বাভাবিক পরিষেবা জীবনের জন্য টেকসই অপারেশন সংজ্ঞায়িত করে। অপারেটিং সাইকেল সময়ের 10% এর বেশি নয় এমন পিক লোডের ক্ষেত্রে অন্তর্বর্তী রেটিংগুলি প্রযোজ্য। 50°C এবং 35 mm²/s সান্দ্রতাতে ISO VG 46 খনিজ জলবাহী তেল দিয়ে পরিমাপ করা সমস্ত ডেটা:

2.3 চাপ, টর্ক এবং গতি খাম

HANJIU OMH সিরিজ একটি স্বতন্ত্র কর্মক্ষমতা খাম প্রদর্শন করে যা বড়-স্থানচ্যুতি, কম-গতি, উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে। সর্বাধিক ক্রমাগত চাপ ড্রপ 115 বার (OMH 200) থেকে 50 বার (OMH 500) পর্যন্ত, যখন বিরতিহীন চাপ ড্রপ ক্ষমতা যথাক্রমে 170 বার থেকে 75 বার পর্যন্ত প্রসারিত হয়। OMH 200 এবং 250 মডেলের জন্য সর্বোচ্চ চাপের ক্ষমতা 225 বারে পৌঁছায়, যা শক লোড অবস্থার জন্য যথেষ্ট ওভারলোড মার্জিন প্রদান করে।

সর্বোচ্চ অপারেটিং গতি স্থানচ্যুতির সাথে বিপরীতভাবে পরিবর্তিত হয়, OMH 200-এর জন্য 370 rpm থেকে OMH 500-এর জন্য একটানা 155 rpm। বিরতিহীন গতির রেটিং স্বল্প-কালীন অপারেশনের জন্য এই সীমাগুলি প্রায় 20% প্রসারিত করে। OMH 200, 250, 315, এবং 400 মডেল জুড়ে সর্বাধিক একটানা আউটপুট টর্ক 340 Nm রেট করা হয়েছে, OMH 500 340 Nm একটানা এবং 520 Nm বিরতি প্রদান করে।

ক্রমাগত শুল্কের সর্বোচ্চ আউটপুট শক্তি OMH 200-এর জন্য 11.2 kW-তে পৌঁছেছে, OMH 500-এর জন্য 3.7 kW-তে হ্রাস পেয়েছে কারণ অপারেটিং খাম টর্ক-প্রধান অ্যাপ্লিকেশনের দিকে সরে যাচ্ছে। সমস্ত মডেল উচ্চ স্টার্টিং টর্ক অর্জন করে, রেট করা অবিচ্ছিন্ন টর্কের গড় 85% থেকে 90%, সম্পূর্ণ লোডের অধীনে নির্ভরযোগ্য কোল্ড-স্টার্ট কর্মক্ষমতা নিশ্চিত করে। ভলিউমেট্রিক দক্ষতা নির্দিষ্ট গতি এবং চাপের সীমা জুড়ে 90% অতিক্রম করে, সর্বোত্তম অপারেটিং পয়েন্টে সামগ্রিক দক্ষতা 80% পর্যন্ত পৌঁছায়।

ড্রেন লাইন সংযোগের সাথে সর্বাধিক অনুমোদিত রিটার্ন চাপ 200 বার একটানা, 225 বার বিরতিহীন, এবং সমস্ত OMH মডেলের জন্য 250 বার পিক পর্যন্ত পৌঁছে যা বহিরাগত ড্রেন প্লাম্বিং ছাড়াই বন্ধ-লুপ এবং পুনর্জন্মমূলক সার্কিট অপারেশন সক্ষম করে। উচ্চ-চাপ শ্যাফ্ট সীল (HPS) বিকল্পটি এমন অ্যাপ্লিকেশনগুলির জন্য সুপারিশ করা হয় যেখানে রিটার্ন লাইনের চাপ 50 বার অতিক্রম করে৷

অধ্যায় 3 ক্রস-রেফারেন্স এবং সামঞ্জস্য নির্দেশিকা

3.1 HANJIU OMH বনাম Danfoss OMH ক্রস-রেফারেন্স

HANJIU OMH সিরিজের অরবিটাল মোটর ড্যানফস OMH সিরিজের সাথে যাচাইকৃত মাত্রিক এবং কার্যকরী বিনিময়যোগ্যতা অর্জন করে। নিম্নলিখিত ক্রস-রেফারেন্স টেবিলটি প্রতিস্থাপন, রেট্রোফিট এবং নতুন সরঞ্জাম ডিজাইন অ্যাপ্লিকেশনের জন্য সরাসরি মডেল ম্যাপিং প্রদান করে:

প্রতিটি HANJIU OMH মোটর 100% মাত্রিক যাচাইকরণ, সর্বোচ্চ চাপের 1.5 গুণে হাইড্রোস্ট্যাটিক চাপ পরীক্ষা এবং স্পেসিফিকেশন সহনশীলতার মধ্যে আউটপুট গতি, ঘূর্ণন সঁচারক বল এবং ভলিউমেট্রিক দক্ষতা নিশ্চিত করে কর্মক্ষমতা যাচাইকরণের মধ্য দিয়ে যায়। মাউন্টিং ফ্ল্যাঞ্জ জ্যামিতি, শ্যাফ্ট কনফিগারেশন, পোর্ট থ্রেড স্পেসিফিকেশন, এবং সামগ্রিক খামের মাত্রা Danfoss OEM মানগুলির সাথে সামঞ্জস্যপূর্ণ, সিস্টেম পরিবর্তন ছাড়াই সরাসরি ড্রপ-ইন প্রতিস্থাপন নিশ্চিত করে।

3.2 মাল্টি-ব্র্যান্ড বিনিময়যোগ্যতা

ড্যানফস সামঞ্জস্যের বাইরে, HANJIU OMH সিরিজের মোটরগুলি নিম্নলিখিত প্রধান আন্তর্জাতিক ব্র্যান্ডগুলির জন্য সরাসরি প্রতিস্থাপন হিসাবে কাজ করে, যা বড়-অরবিটাল মোটর প্রয়োজনীয়তার জন্য একটি সর্বজনীন সমাধান প্রদান করে:

● M+S হাইড্রোলিক (বুলগেরিয়া) MH সিরিজের বড়-স্থানচ্যুতি অরবিটাল মোটর

● Eaton Char-Lynn 2000 সিরিজ এবং 4000 সিরিজের কম গতির উচ্চ টর্ক মোটর

● পার্কার / হোয়াইট ড্রাইভ TG এবং DF সিরিজের বড়-স্থানচ্যুতি মোটর

● SAM Brevini BGH এবং BGHT সিরিজের ভারী-শুল্ক অরবিটাল মোটর

● Bosch Rexroth MCR3 এবং MCR5 সিরিজের রেডিয়াল পিস্টন এবং জেরোটর মোটর

● ইন্টারমট এনএএম এবং এনএইচএম সিরিজের বড় অরবিটাল হাইড্রোলিক মোটর

অধ্যায় 4 খুচরা যন্ত্রাংশ, সীল কিট এবং পরিষেবা সমাধান

4.1 কোর খুচরা যন্ত্রাংশ ক্যাটালগ

HANJIU সম্পূর্ণ OMH সিরিজের জন্য প্রকৃত প্রতিস্থাপন উপাদানগুলির একটি বিস্তৃত তালিকা বজায় রাখে, প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম এবং ক্ষেত্র মেরামত ক্রিয়াকলাপ উভয়কেই সমর্থন করে। খুচরা যন্ত্রাংশ ক্যাটালগ অন্তর্ভুক্ত:

4.2 রক্ষণাবেক্ষণ খরচ অপ্টিমাইজেশান

HANJIU OMH অরবিটাল মোটর এবং প্রকৃত খুচরা যন্ত্রাংশ নির্বাচন করা সমস্ত সরঞ্জাম মালিকানা জীবনচক্র জুড়ে উল্লেখযোগ্য অর্থনৈতিক সুবিধা প্রদান করে:

● অধিগ্রহণ খরচ 35% থেকে 55% পর্যন্ত হ্রাস করা হয়েছে বনাম আসল ড্যানফস সরঞ্জাম, যাচাইকৃত সমতুল্য কর্মক্ষমতা এবং পরিষেবা জীবন প্রত্যাশা সহ

● সম্পূর্ণ সীল কিট প্রতিস্থাপনের মূল্য OEM মূল্যের 40% থেকে 60% কম, যথার্থ-মিলিত শ্যাফ্ট সিল, ও-রিং এবং গ্যাসকেট সহ সমস্ত কিট সহ

● বিশ্বব্যাপী 1 থেকে 7 দিনের স্ট্যান্ডার্ড ডেলিভারি লিড টাইম, গুরুতর প্রয়োজনীয়তার জন্য 24-ঘন্টা জরুরি প্রেরণের সাথে

● সামঞ্জস্যপূর্ণ যন্ত্রাংশের প্রাপ্যতা, বর্ধিত মোটর পরিষেবা জীবন এবং ন্যূনতম সরঞ্জাম ডাউনটাইমের মাধ্যমে অর্জিত মালিকানার মোট খরচ 25% থেকে 35% হ্রাস পেয়েছে

● যোগ্য হাইড্রোলিক ইঞ্জিনিয়ারদের দ্বারা প্রদত্ত প্রশংসামূলক প্রযুক্তিগত পরামর্শ 2 ঘন্টার মধ্যে গড় প্রতিক্রিয়া সময়

অধ্যায় 5 শিল্প জুড়ে অ্যাপ্লিকেশন

HANJIU OMH সিরিজের বৃহৎ-স্থানচ্যুতি অরবিটাল মোটর একাধিক শিল্প সেক্টরে চাহিদাপূর্ণ অ্যাপ্লিকেশন পরিবেশন করে যেখানে কম গতিতে উচ্চ টর্ক, শক্তিশালী ভারবহন ক্ষমতা এবং চরম পরিস্থিতিতে প্রমাণিত স্থায়িত্ব অপরিহার্য প্রয়োজনীয়তা।

5.1 নির্মাণ এবং মাটি সরানোর সরঞ্জাম

নির্মাণ যন্ত্রপাতি OMH সিরিজের অরবিটাল মোটরগুলির জন্য প্রাথমিক অ্যাপ্লিকেশন সেগমেন্ট গঠন করে। সাধারণ ইনস্টলেশনের মধ্যে রয়েছে 8 থেকে 20 টন মেশিনের জন্য হাইড্রোলিক এক্সক্যাভেটর সুইং ড্রাইভ, আর্টিকুলেটেড লোডারগুলির জন্য হুইল লোডার এক্সেল এবং হুইল ড্রাইভ, ব্যাকহো লোডার স্টেবিলাইজার লেগ এবং বাকেট ক্রাউড ড্রাইভ, স্কিড-স্টিয়ার লোডার এবং কমপ্যাক্ট ট্র্যাক লোডার প্রপালশন ড্রাইভ এবং ট্র্যাভেল পাম্প ট্র্যাভেল ড্রাইভ স্লিউইং এবং আউটরিগার ড্রাইভ, এবং ক্রেন এবং এরিয়াল ওয়ার্ক প্ল্যাটফর্ম লিফট এবং স্লিউ মেকানিজম। OMH 200 এবং OMH 250 মডেলগুলি নির্মাণ অ্যাপ্লিকেশনগুলিতে প্রাধান্য পেয়েছে, যেখানে তাদের উচ্চ টর্ক এবং মাঝারি গতির সংমিশ্রণ আর্থমুভিং এবং উপাদান হ্যান্ডলিং সরঞ্জামগুলির দ্বারা প্রয়োজনীয় সুনির্দিষ্ট, শক্তিশালী গতি নিয়ন্ত্রণ সরবরাহ করে।

5.2 মাইনিং এবং ভারী উপাদান হ্যান্ডলিং

খনির কাজগুলি হাইড্রোলিক উপাদানগুলিকে ঘষিয়া তুলিয়া ফেলিতে সক্ষম, দূষিত পরিবেশে ক্রমাগত উচ্চ-লোড ডিউটি ​​চক্রের অধীন। OMH সিরিজটি আন্ডারগ্রাউন্ড এলএইচডি গাড়ির ট্র্যাকশন এবং বাকেট রোটেশন ড্রাইভ, রুফ বোল্টার ড্রিল হেড এবং ফিড ড্রাইভ, পোর্টেবল ক্রাশিং এবং স্ক্রিনিং প্লান্ট কনভেয়র সিস্টেম এবং স্ট্যাকার-রিক্লেইমার বুম এবং বাকেট হুইল ড্রাইভকে ক্ষমতা দেয়। পোর্ট এবং টার্মিনাল অপারেশনে, OMH মোটরগুলি জাহাজ লোডার এবং আনলোডার, কন্টেইনার হ্যান্ডলিং সরঞ্জাম এবং বাল্ক উপাদান পরিবাহক সিস্টেমগুলি চালায়। OMH 315, OMH 400, এবং OMH 500 মডেলগুলি এই ক্রমাগত-শুল্ক ভারী উপাদান হ্যান্ডলিং অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় যথেষ্ট টর্ক আউটপুট প্রদান করে।

5.3 বনায়ন, কৃষি এবং সামুদ্রিক

বনায়ন সেক্টরে, OMH মোটর পাওয়ার লগ ফরওয়ার্ডার এবং স্কিডার উইঞ্চ ড্রাইভ, হারভেস্টার হেড রোটেশন এবং ফিডরোল মেকানিজম এবং ডিলিম্বার আর্ম অ্যাকচুয়েশন সিস্টেম। কৃষি অ্যাপ্লিকেশনের মধ্যে রয়েছে বড় ফোরেজ হারভেস্টার হেডার এবং কার্নেল প্রসেসর ড্রাইভ, কম্বাইন হারভেস্টার রিল এবং আনলোডিং অগার সিস্টেম এবং বৃহৎ মাপের কেন্দ্র-পিভট সেচ চালনা। সামুদ্রিক স্থাপনাগুলিতে অ্যাঙ্কর উইঞ্চ এবং উইন্ডলাস ড্রাইভ, ক্যাপস্ট্যান এবং মুরিং সিস্টেম, বাণিজ্যিক মাছ ধরার জাল এবং লংলাইন হলার এবং স্টার্ন র‌্যাম্প এবং হ্যাচ কভার অ্যাকুয়েটর অন্তর্ভুক্ত রয়েছে। OMH-এর উচ্চ রিটার্ন চাপ সহনশীলতা এবং শক্তিশালী শ্যাফ্ট সিল বিকল্পগুলি এটিকে বিশেষভাবে সামুদ্রিক পরিবেশের জন্য উপযুক্ত করে তোলে যেখানে সিস্টেমের পিছনের চাপ সহজাতভাবে উন্নত হয়।

5.4 শিল্প ও বিশেষ সরঞ্জাম

শিল্প অ্যাপ্লিকেশনের মধ্যে ভারী কনভেয়র বেল্ট ড্রাইভ, রোটারি ড্রাম মিক্সার এবং ব্লেন্ডার ড্রাইভ, বড় ইন্ডেক্সিং টেবিল এবং পজিশনিং সিস্টেম, প্লাস্টিক এক্সট্রুশন এবং ইনজেকশন মোল্ড হ্যান্ডলিং, স্বয়ংক্রিয় গাইডেড গাড়ি এবং মোবাইল রোবট প্রপালশন এবং স্টিল মিল সহায়ক সরঞ্জাম ড্রাইভ অন্তর্ভুক্ত রয়েছে। বিশেষ ইনস্টলেশন স্প্যান টানেল বোরিং মেশিন কাটার হেড ড্রাইভ, অফশোর প্ল্যাটফর্ম সরঞ্জাম, উইন্ড টারবাইন পিচ এবং ইয়াও সিস্টেম, এবং বিনোদন রাইড মোশন প্ল্যাটফর্ম। OMH 200 এবং OMH 250 হল শিল্প অ্যাপ্লিকেশনের জন্য সর্বাধিক নির্দিষ্ট মডেল, যেখানে তাদের উচ্চ টর্ক ঘনত্ব এবং মসৃণ গতি নিয়ন্ত্রণ বৈশিষ্ট্যগুলি সুনির্দিষ্ট, নির্ভরযোগ্য গতি প্রদান করে।

অধ্যায় 6 গুণমান নিশ্চিতকরণ এবং বিশ্বব্যাপী বিতরণ

HANJIU প্রযুক্তি শিজিয়াজুয়াং-এ একটি উল্লম্বভাবে সমন্বিত উত্পাদন সুবিধা পরিচালনা করে যার মধ্যে CNC মেশিনিং কেন্দ্র, স্বয়ংক্রিয় জেরোটর সেট উত্পাদন লাইন, নির্ভুল সমাবেশ স্টেশন এবং ব্যাপক পরীক্ষা এবং বৈধতা সরঞ্জাম রয়েছে। মান ম্যানেজমেন্ট সিস্টেমটি ISO 9001:2015 স্ট্যান্ডার্ডে প্রত্যয়িত, ইউরোপীয় ইউনিয়নের বাজারে সরবরাহ করা সমস্ত পণ্যের জন্য CE চিহ্নিত সম্মতি সহ।

● 100% হাইড্রোস্ট্যাটিক চাপ পরীক্ষা: প্রতিটি OMH মোটর আবাসন অখণ্ডতা, সীল কার্যকারিতা এবং ফুটো অনুপস্থিতি যাচাই করতে 1.5 গুণ সর্বোচ্চ রেটেড কাজের চাপে চাপ-পরীক্ষিত হয়

● কর্মক্ষমতা বৈধতা: আউটপুট গতি, টর্ক, এবং ভলিউমেট্রিক দক্ষতা পরিমাপ করা হয় এবং স্পেসিফিকেশন সহনশীলতার বিরুদ্ধে প্রতিটি উত্পাদন ইউনিটের জন্য রেকর্ড করা হয়

● মাত্রিক যাচাইকরণ: স্থানাঙ্ক পরিমাপ মেশিন এবং প্রচলিত মেট্রোলজি ব্যবহার করে নির্ভুল পরিমাপ ড্যানফস OEM মাত্রার সাথে বিনিময়যোগ্যতা নিশ্চিত করে

● উপাদানের শংসাপত্র: নোডুলার কাস্ট আয়রন হাউজিং, অ্যালয় স্টিল শ্যাফ্ট, এবং সম্পূর্ণ উপাদানের সন্ধানযোগ্যতা সহ যোগ্য সরবরাহকারীদের কাছ থেকে পাওয়া নির্ভুল জেরোটর সেট

● ওয়্যারেন্টি কভারেজ: সাধারণ অপারেটিং অবস্থার অধীনে উপকরণ এবং কাজের ত্রুটির বিরুদ্ধে 12-মাসের ওয়ারেন্টি

বিশ্বব্যাপী বিতরণ নেটওয়ার্ক অনুমোদিত ডিলার, OEM সরাসরি অ্যাকাউন্ট এবং আফটার মার্কেট ডিস্ট্রিবিউটরদের মাধ্যমে 80টিরও বেশি দেশে গ্রাহকদের পরিষেবা দেয়। ইউরোপ, উত্তর আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং মধ্যপ্রাচ্যের কৌশলগত আঞ্চলিক গুদামের অবস্থানগুলি স্ট্যান্ডার্ড অর্ডারের জন্য 1 থেকে 7 দিনের ডেলিভারি সময় নিশ্চিত করে। মান, প্রতিযোগিতামূলক মূল্য এবং প্রতিক্রিয়াশীল গ্রাহক পরিষেবার প্রতি HANJIU-এর প্রতিশ্রুতি আন্তর্জাতিক রপ্তানির পরিমাণে ধারাবাহিক দ্বি-সংখ্যার বার্ষিক বৃদ্ধিকে চালিত করেছে।

অধ্যায় 7 অর্ডারিং গাইড এবং প্রযুক্তিগত সহায়তা

7.1 নির্বাচন পদ্ধতি

সঠিক HANJIU OMH অরবিটাল মোটর নির্দিষ্ট করা একটি পদ্ধতিগত প্রকৌশল পদ্ধতি অনুসরণ করে:

● ধাপ 1: অ্যাপ্লিকেশন পরিষেবা ফ্যাক্টর সহ প্রয়োজনীয় আউটপুট টর্ক গণনা করুন (সাধারণত নির্মাণ এবং খনির সরঞ্জামের জন্য 1.25 থেকে 1.5)

● ধাপ 2: উপলব্ধ সিস্টেমের কাজের চাপ নির্ধারণ করুন এবং ক্রমাগত বা বিরতিহীন শুল্কের জন্য মোটর চাপ রেটিং পর্যাপ্ততা নিশ্চিত করুন

● ধাপ 3: প্রয়োজনীয় হাইড্রোলিক প্রবাহ হার গণনা করুন: Q = Vg xn / 1000 (L/min), যেখানে Vg হল cm³ এ স্থানচ্যুতি এবং rpm এ n কাঙ্ক্ষিত গতি

● ধাপ 4: যাচাই করুন যে গণনা করা গতি, প্রবাহ এবং চাপ সবই মোটরের ক্রমাগত ডিউটি ​​খামের মধ্যে পড়ে

● ধাপ 5: শ্যাফ্ট টাইপ নির্বাচন করুন (32 মিমি বা 35 মিমি নলাকার, SAE 6B স্প্লিনড, বা টেপারড), A4 ফ্ল্যাঞ্জ কনফিগারেশন এবং পোর্ট থ্রেড স্পেসিফিকেশন

● ধাপ 6: প্রত্যাশিত রিটার্ন লাইন ব্যাক প্রেসারের উপর ভিত্তি করে শ্যাফ্ট সিল কনফিগারেশন (স্ট্যান্ডার্ড বা উচ্চ-চাপ HPS) নির্দিষ্ট করুন

7.2 প্রযুক্তিগত সহায়তা চ্যানেল

HANJIU টেকনোলজি একাধিক চ্যানেলের মাধ্যমে ব্যাপক প্রযুক্তিগত সহায়তা প্রদান করে: বর্ধিত ব্যবসায়িক সময় (চীন স্ট্যান্ডার্ড টাইম) চলাকালীন সরাসরি টেলিফোন পরামর্শ; ব্যবসায়িক সময়ের মধ্যে 2 ঘন্টার মধ্যে নিশ্চিত প্রতিক্রিয়া সহ ইমেল প্রযুক্তিগত তদন্ত; ডাটাশিট, ইনস্টলেশন ম্যানুয়াল, ট্রাবলশুটিং গাইড, এবং ডাউনলোডের জন্য উপলব্ধ হাইড্রোলিক স্কিম্যাটিক ডায়াগ্রাম সহ সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন; জটিল অ্যাপ্লিকেশন চ্যালেঞ্জের জন্য ভিডিও প্রযুক্তিগত সহায়তা এবং দূরবর্তী ডায়গনিস্টিক সহায়তা; এবং প্রধান OEM অ্যাকাউন্ট এবং বিতরণ অংশীদারদের জন্য সাইটের ফিল্ড পরিষেবা। টেকনিক্যাল সাপোর্ট টিমে যোগ্য হাইড্রোলিক ইঞ্জিনিয়ারদের সমন্বয়ে গঠিত যা নির্মাণ যন্ত্রপাতি, খনির সরঞ্জাম, কৃষি ব্যবস্থা, মেরিন হাইড্রলিক্স এবং শিল্প অটোমেশন জুড়ে কয়েক দশকের সম্মিলিত অভিজ্ঞতা রয়েছে।

উপসংহার

HANJIU OMH সিরিজের বৃহৎ-স্থানচ্যুতি অরবিটাল হাইড্রোলিক মোটর নির্মাণ, খনির, বনায়ন, কৃষি, সামুদ্রিক, এবং শিল্প সেক্টর জুড়ে সর্বাধিক চাহিদাযুক্ত কম-গতি, উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য প্রমাণিত কর্মক্ষমতা প্রদান করে। OMH 200 থেকে OMH 500 পর্যন্ত পাঁচটি স্থানচ্যুতি মডেলের সাথে 201.3 cm³ থেকে 470.6 cm³ পর্যন্ত জ্যামিতিক স্থানচ্যুতি প্রদান করে, ক্রমাগত টর্ক আউটপুট 340 Nm পর্যন্ত, পিক ইন্টারমিটেন্ট টর্ক 540 Nm, এবং সম্পূর্ণ ডাইমেনশনাল ইন্টারচেঞ্জেবিলিটি, ড্যানরুমের এইচএএনইউ সিরিজের সম্পূর্ন ঠিকানার সাথে। বড়-স্থানচ্যুতি জলবাহী শক্তি ট্রান্সমিশন প্রয়োজনীয়তা.

রোলার গিয়ার রিং মেকানিজম, রিইনফোর্সড A4 মাউন্টিং ফ্ল্যাঞ্জ, বড় আকারের শ্যাফ্ট বিয়ারিং এবং উচ্চ রিটার্ন প্রেশার টলারেন্স হেভি-ডিউটি ​​মোবাইল ইকুইপমেন্ট এবং ইন্ডাস্ট্রিয়াল সিস্টেমের জন্য পছন্দের মোটর হিসেবে OMH সিরিজের অবস্থান। বিস্তৃত খুচরা যন্ত্রাংশের প্রাপ্যতা, প্রতিযোগিতামূলক জীবনচক্রের খরচ এবং প্রতিক্রিয়াশীল বৈশ্বিক প্রযুক্তিগত সহায়তার সাথে মিলিত, HANJIU OMH অরবিটাল মোটরগুলি বাস্তব মূল্য প্রদান করে যা OEM প্রতিযোগিতাকে শক্তিশালী করে এবং শেষ-ব্যবহারকারী সরঞ্জাম ফ্লিটগুলির জন্য অপারেটিং খরচ হ্রাস করে। শিল্প উচ্চতর দক্ষতা এবং স্মার্ট হাইড্রোলিক ইন্টিগ্রেশনের দিকে অগ্রসর হওয়ার সাথে সাথে, HANJIU টেকসই ইঞ্জিনিয়ারিং বিনিয়োগ এবং উত্পাদন উৎকর্ষের মাধ্যমে তার OMH পণ্য লাইনকে অগ্রসর করতে প্রতিশ্রুতিবদ্ধ।

তথ্যসূত্র

[১] ড্যানফস পাওয়ার সলিউশন। অরবিটাল মোটর টাইপ OMP, OMR এবং OMH প্রযুক্তিগত তথ্য [151-1013]। 2011।

[২] ড্যানফস পাওয়ার সলিউশন। OMH প্রযুক্তিগত ডেটা এবং ফাংশন ডায়াগ্রাম [151-1850 থেকে 151-1854]। 2023।

[৩] ড্যানফস পাওয়ার সলিউশন। OMH মাত্রা ইউরোপীয় এবং মার্কিন সংস্করণ [151-1857 থেকে 151-1859]। 2023।

[৪] জিউস হাইড্রটেক। Sauer Danfoss OMH অরবিটাল মোটর প্রযুক্তিগত তথ্য. 2024।

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMH সিরিজ অরবিটাল মোটর পণ্য ক্যাটালগ। 2024।

[৬] Shijiazhuang Hanjiu Technology Co., Ltd. মডেল ক্রস রেফারেন্স গাইড: HANJIU OMH বনাম Danfoss, Eaton, M+S. 2024।

[৭] ISO 9001:2015। গুণমান ব্যবস্থাপনা সিস্টেম - প্রয়োজনীয়তা. ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন।

[৮] নির্দেশিকা 2006/42/EC। যন্ত্রপাতি নির্দেশিকা। ইউরোপীয় সংসদ এবং কাউন্সিল।
