প্রযুক্তিগত সাদা কাগজ

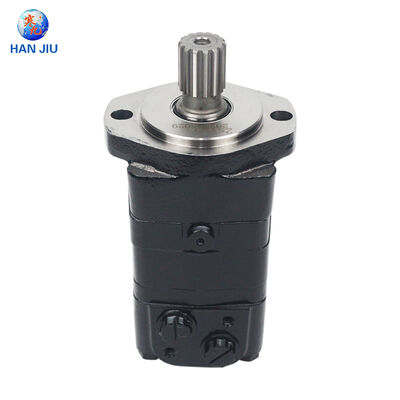

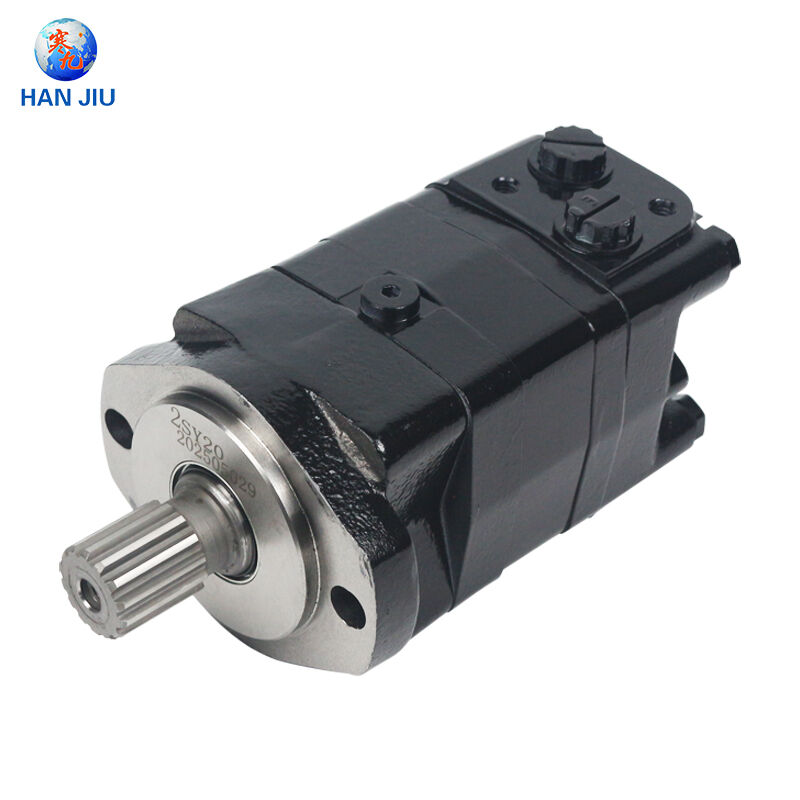

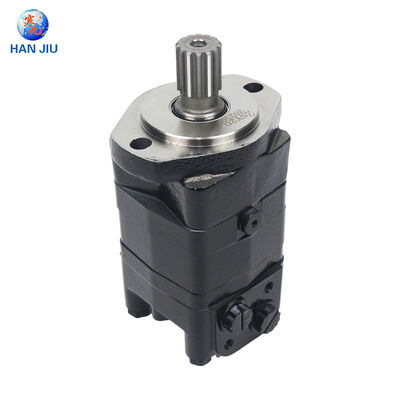

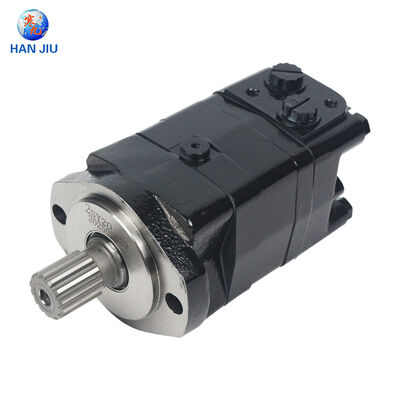

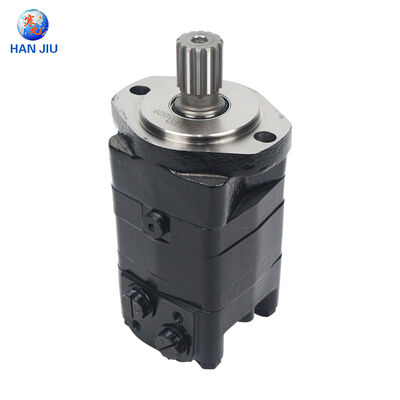

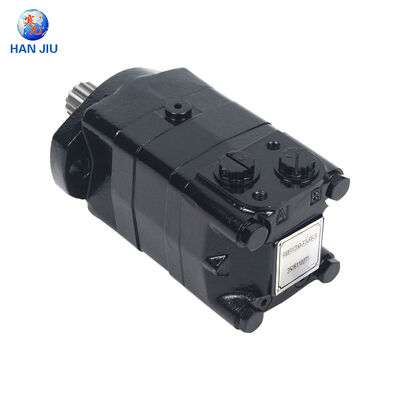

হানজিউ ওএমএস সিরিজ

অরবিটাল মোটর

ড্যানফস ওএমএস সামঞ্জস্যপূর্ণ | হেভি ডিউটি ​​| Geroler ডিস্ক ভালভ ডিজাইন

ওএমএস 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd.

জুন 2025 | www.hjhydraulic.com

সূচিপত্র

এক্সিকিউটিভ সারাংশ 3

অধ্যায় 1 OMS সিরিজ: হেভি-ডিউটি ​​অরবিটাল মোটর প্রযুক্তি 4

1.1 ডিস্ক ডিস্ট্রিবিউশন ভালভ সহ Geroler গিয়ার সেট 4

1.2 ওএমএস বনাম ওএমআর বনাম ওএমএইচ: পারফরম্যান্স হায়ারার্কি 5

অধ্যায় 2 HANJIU OMS সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন 6

2.1 নাইন-মডেল ডিসপ্লেসমেন্ট রেঞ্জ 6

2.2 ক্রমাগত এবং বিরতিহীন কর্মক্ষমতা ডেটা 7

2.3 চাপ, টর্ক এবং গতি খাম 8

অধ্যায় 3 ক্রস-রেফারেন্স এবং সামঞ্জস্য নির্দেশিকা 9

3.1 HANJIU OMS বনাম Danfoss OMS ক্রস-রেফারেন্স 9

3.2 মাল্টি-ব্র্যান্ড ইন্টারচেঞ্জেবিলিটি 10

অধ্যায় 4 খুচরা যন্ত্রাংশ, সীল কিট এবং পরিষেবা সমাধান 11

4.1 কোর খুচরা যন্ত্রাংশ ক্যাটালগ 11

4.2 রক্ষণাবেক্ষণ খরচ অপ্টিমাইজেশান 12

অধ্যায় 5 শিল্প জুড়ে অ্যাপ্লিকেশন 13

অধ্যায় 6 গুণমান নিশ্চিতকরণ এবং বিশ্বব্যাপী বিতরণ 15

অধ্যায় 7 অর্ডারিং গাইড এবং প্রযুক্তিগত সহায়তা 17

উপসংহার 19

তথ্যসূত্র 20

এক্সিকিউটিভ সারাংশ

HANJIU OMS সিরিজের হেভি-ডিউটি ​​অরবিটাল হাইড্রোলিক মোটর জেরোটর-ভিত্তিক পাওয়ার ট্রান্সমিশন প্রযুক্তির শীর্ষস্থানকে প্রতিনিধিত্ব করে, সর্বাধিক টর্ক আউটপুট, উচ্চতর ভারবহন ক্ষমতা এবং অত্যন্ত চরম অপারেটিং অবস্থার অধীনে ব্যতিক্রমী স্থায়িত্বের দাবিদার অ্যাপ্লিকেশনগুলির জন্য ইঞ্জিনিয়ারড। ডিস্ক-টাইপ ডিস্ট্রিবিউশন ভালভ সহ একটি উন্নত জেরোলার গিয়ার সেট সমন্বিত, ওএমএস সিরিজ বিশ্বব্যাপী বৃহত্তম এবং সর্বাধিক চাহিদাযুক্ত মোবাইল এবং স্থির সরঞ্জামগুলিতে হাইড্রোলিক শক্তি সরবরাহ করে। এই শ্বেতপত্রটি সম্পূর্ণ HANJIU OMS পণ্য লাইন উপস্থাপন করে যাতে OMS 80 থেকে OMS 500 পর্যন্ত নয়টি স্থানচ্যুতি ভেরিয়েন্ট রয়েছে, যার মধ্যে ব্যাপক প্রযুক্তিগত বৈশিষ্ট্য, ক্রস-রেফারেন্স ডেটা এবং আফটারমার্কেট সহায়তা তথ্য রয়েছে।

Shijiazhuang Hanjiu Technology Co., Ltd. তার OMS সিরিজের অরবিটাল মোটরগুলিকে Danfoss OMS সিরিজের সাথে সম্পূর্ণ ডাইমেনশনাল এবং পারফরম্যান্স ইন্টারচেঞ্জেবিলিটি অর্জনের জন্য ইঞ্জিনিয়ার করেছে, যা হেভি-ডিউটি ​​হাইড্রোলিক পাওয়ার ট্রান্সমিশনের জন্য বিশ্বব্যাপী স্বীকৃত বেঞ্চমার্ক। 80.5 cm³ থেকে 476.5 cm³ পর্যন্ত জ্যামিতিক স্থানচ্যুতি সহ, সর্বাধিক ক্রমাগত চাপ ড্রপ রেটিং 175 বার (নির্বাচিত মডেলগুলিতে 205 বার পর্যন্ত), এবং সর্বোচ্চ টর্ক আউটপুট 1,091 Nm-এ পৌঁছায়, HANJIU OMS মোটরগুলি একটি উচ্চ-কর্মক্ষমতা প্রদান করে, OEM-এর জন্য উচ্চ-কার্যকারিতা প্রদান করে, হাইড্রোলিক সিস্টেমের জন্য ব্যয়বহুল ব্যবস্থার জন্য এবং বিশ্বব্যাপী নির্মাণ, খনির, বনায়ন, সামুদ্রিক এবং ভারী শিল্প খাতে আফটার মার্কেট পরিষেবা প্রদানকারী।

কীওয়ার্ড: HANJIU OMS অরবিটাল মোটর, হেভি ডিউটি হাইড্রোলিক মোটর, ড্যানফস ওএমএস সামঞ্জস্যপূর্ণ, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, জেরোলিক, হাইড্রোলিক, হাইড্রোলিক, কম গতিসম্পন্ন হাইড্রোলিক মোটর টর্ক হাইড্রোলিক মোটর, নির্মাণ যন্ত্রপাতি জলবাহী মোটর, খনির সরঞ্জাম জলবাহী মোটর, জলবাহী মোটর খুচরা যন্ত্রাংশ, অরবিটাল মোটর সিল কিট

অধ্যায় 1 OMS সিরিজ: হেভি-ডিউটি ​​অরবিটাল মোটর প্রযুক্তি

1.1 ডিস্ক ডিস্ট্রিবিউশন ভালভ সহ Geroler গিয়ার সেট

HANJIU OMS সিরিজে একটি নির্ভুল ডিস্ক-টাইপ ডিস্ট্রিবিউশন ভালভের সাথে মিলিত উন্নত জেরোলার (জেনারেটেড রোলার) গিয়ার সেট ডিজাইন নিযুক্ত করা হয়েছে, যা ভারী-শুল্ক অরবিটাল হাইড্রোলিক মোটর পারফরম্যান্সের জন্য একটি নতুন মান প্রতিষ্ঠা করে। Geroler প্রক্রিয়াটি রটারের সাথে একটি ঘূর্ণায়মান যোগাযোগের ইন্টারফেস তৈরি করতে স্টেটর দাঁতের পকেটের মধ্যে নলাকার রোলারগুলিকে অন্তর্ভুক্ত করে, প্রচলিত জেরোটার নীতির একটি বিবর্তন উপস্থাপন করে। এই ডিজাইনের উদ্ভাবন যথেষ্ট কার্যকারিতা সুবিধা প্রদান করে: ঘূর্ণায়মান যোগাযোগ রটার এবং স্টেটর দাঁতের মধ্যে স্লাইডিং ঘর্ষণ দূর করে, নাটকীয়ভাবে যান্ত্রিক পরিধান হ্রাস করে এবং কার্যক্ষম জীবনকে প্রসারিত করে; রোলার উপাদানগুলি একটি বৃহত্তর যোগাযোগ অঞ্চল জুড়ে লোড বিতরণ করে, উল্লেখযোগ্যভাবে উচ্চ টর্ক ট্রান্সমিশন ক্ষমতা সক্ষম করে; এবং Geroler নির্মাণ উপাদান বিকৃতি বা দক্ষতা ক্ষতি ছাড়াই চরম চাপের পার্থক্য সহ্য করে।

ডিস্ক-টাইপ ডিস্ট্রিবিউশন ভালভ, আউটপুট শ্যাফ্টের সাথে সমাহারে মাউন্ট করা, ছোট অরবিটাল মোটরগুলিতে পাওয়া প্রচলিত স্পুল ভালভকে প্রতিস্থাপন করে। এই ডিস্ক ভালভ ডিজাইন ন্যূনতম ফুটো সহ সুনির্দিষ্ট জলবাহী তরল সময় প্রদান করে, এমনকি সর্বোচ্চ চাপ এবং সর্বনিম্ন গতিতেও সর্বোত্তম ভলিউম্যাট্রিক দক্ষতা নিশ্চিত করে। ফ্ল্যাট-ডিস্ক কনফিগারেশন নলাকার স্পুল ডিজাইনের তুলনায় উচ্চতর পরিধান প্রতিরোধের অফার করে, মোটরের বর্ধিত পরিষেবা জীবন জুড়ে সুনির্দিষ্ট পোর্টিং নির্ভুলতা বজায় রাখে। শ্যাফ্ট অ্যাসেম্বলির সাথে ডিস্ক ভালভের একীকরণ বাহ্যিক টাইমিং মেকানিজমকে দূর করে এবং কাছাকাছি-শূন্য থেকে সর্বোচ্চ রেটেড rpm পর্যন্ত পূর্ণ গতির পরিসীমা জুড়ে নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

OMS সিরিজের হাউজিং উচ্চ-শক্তির নোডুলার ঢালাই লোহা থেকে ঢালাই করা হয়, যা অপারেশনের সময় উৎপন্ন উচ্চ অভ্যন্তরীণ চাপ ধারণ করার জন্য ব্যতিক্রমী কাঠামোগত অনমনীয়তা প্রদান করে। রিইনফোর্সড শ্যাফ্ট বিয়ারিংগুলি বিশেষভাবে উল্লেখযোগ্য রেডিয়াল এবং অক্ষীয় লোডগুলিকে মিটমাট করার জন্য মাত্রাযুক্ত, সম্পূরক বাহ্যিক ভারবহন সমর্থন ছাড়াই সর্বাধিক চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে সরাসরি-ড্রাইভ ইনস্টলেশন সক্ষম করে। সমস্ত শ্যাফ্ট সীল স্ট্যান্ডার্ড এবং উচ্চ-চাপ কনফিগারেশনে উপলব্ধ, উচ্চ-চাপ শ্যাফ্ট সীল (HPS) বিকল্পটি একটি বহিরাগত ড্রেন সংযোগের প্রয়োজন ছাড়াই 140 বার পর্যন্ত রিটার্ন লাইনের চাপ সহ্য করতে সক্ষম।

1.2 ওএমএস বনাম ওএমআর বনাম ওএমএইচ: পারফরম্যান্স হায়ারার্কি

ওএমএস, ওএমআর এবং ওএমএইচ সিরিজের মধ্যে শ্রেণীবদ্ধ সম্পর্ক বোঝার ফলে সরঞ্জাম ডিজাইনারদের প্রতিটি অ্যাপ্লিকেশন স্তরের জন্য সর্বোত্তম মোটর নির্বাচন করতে সক্ষম করে। ওএমএস ড্যানফস-সামঞ্জস্যপূর্ণ অরবিটাল মোটরগুলির হেভি-ডিউটি ​​চূড়াকে প্রতিনিধিত্ব করে, যার কাঠামোগত এবং কর্মক্ষমতা বৈশিষ্ট্যগুলি যথেষ্ট পরিমাণে ওএমআর (মাঝারি-শুল্ক) এবং OMH (বড়-স্থানচ্যুতি) উভয় পরিবারকেই অতিক্রম করে:

● চাপের ক্ষমতা: OMS 175 বার ক্রমাগত চাপ ড্রপ অর্জন করে (OMS 80-160 মডেলে 205 বার পর্যন্ত), OMR-এর জন্য 140 বার এবং OMH 200-এর জন্য 115 বারের তুলনায়, প্রতি ইউনিট স্থানচ্যুতিতে যথেষ্ট পরিমাণে টর্ক আউটপুট সক্ষম করে

● খাঁড়ি চাপের রেটিং: সর্বাধিক ইনলেট চাপ 250 বার একটানা এবং OMS-এর জন্য 300 বার পিক পর্যন্ত পৌঁছে, বনাম OMR-এর জন্য 210 বার এবং OMH-এর জন্য 225 বার, সবচেয়ে চাহিদাপূর্ণ হাইড্রোলিক সিস্টেমে অপারেশন সমর্থন করে

● টর্ক আউটপুট: একটানা ঘূর্ণন সঁচারক বল 226 Nm (OMS 80) থেকে 870 Nm (OMS 315), সর্বোচ্চ টর্ক 1,091 Nm-এ পৌঁছায়, OMR-এর সর্বোচ্চ 520 Nm ছাড়িয়ে যায়

● মাউন্টিং ফ্ল্যাঞ্জ বিকল্প: OMS সবচেয়ে বিস্তৃত ফ্ল্যাঞ্জ নির্বাচন অফার করে যার মধ্যে E2, E4, F6 রম্বস, W হুইল, E2B, SP স্কোয়ার, D সার্কেল এবং E বর্গ কনফিগারেশন রয়েছে, যা অতুলনীয় ইনস্টলেশন নমনীয়তা প্রদান করে

● শ্যাফ্ট বিকল্প: 25 মিমি, 32 মিমি, 25.4 মিমি, 31.75 মিমি নলাকার, SAE 6B স্প্লিনড, 14-ডিপি স্প্লিনড, টেপারড 1:10 এবং 1:8 এবং সাব-শ্যাফ্ট বিকল্পগুলি সহ শ্যাফ্ট কনফিগারেশনের বিস্তৃত পরিসর

● ভারবহন ক্ষমতা: OMS শ্যাফ্ট বিয়ারিংগুলি অরবিটাল মোটর পরিবারের মধ্যে সবচেয়ে বড়, বাহ্যিক সমর্থন ছাড়াই সরাসরি-ড্রাইভ চাকা, ড্রাম এবং উইঞ্চ থেকে চরম রেডিয়াল লোড বজায় রাখার জন্য ডিজাইন করা হয়েছে

● পোর্ট কনফিগারেশন: OMS G1/2 BSP, M22x1.5 মেট্রিক, 7/8-14 UNF ও-রিং বস, এবং 1/2-14 NPTF পোর্ট থ্রেড G1/4, M14x1.5, এবং 7/16-20 UNF ড্রেন পোর্ট সমর্থন করে

অধ্যায় 2 HANJIU OMS সম্পূর্ণ প্রযুক্তিগত স্পেসিফিকেশন

2.1 নাইন-মডেল ডিসপ্লেসমেন্ট রেঞ্জ

HANJIU OMS সিরিজে নয়টি স্থানচ্যুতি মডেল রয়েছে যা 226 Nm থেকে 870 Nm পর্যন্ত অবিচ্ছিন্ন টর্ক প্রদান করে, প্রতিটি মডেল নির্দিষ্ট ভারী-শুল্ক প্রয়োগের প্রয়োজনীয়তার জন্য তৈরি করা হয়েছে। নয়টি মডেলই বিনিময়যোগ্য জেরোলার গিয়ার সেট প্রযুক্তি, ডিস্ক বিতরণ ভালভ এবং চাঙ্গা হাউজিং নির্মাণের সাথে সাধারণ ডিজাইনের আর্কিটেকচার ভাগ করে নেয়। সর্ববৃহৎ কম-গতি, উচ্চ-টর্ক ইনস্টলেশনের মাধ্যমে কমপ্যাক্ট হাই-স্পিড ড্রাইভ থেকে ভারী-শুল্ক অ্যাপ্লিকেশনগুলিকে কভার করার জন্য পণ্যের পরিসরটি গঠন করা হয়েছে:

2.2 ক্রমাগত এবং বিরতিহীন কর্মক্ষমতা ডেটা

নিম্নলিখিত সারণী সমস্ত HANJIU OMS সিরিজের অরবিটাল মোটরগুলির জন্য যাচাইকৃত কর্মক্ষমতা বৈশিষ্ট্য উপস্থাপন করে। ক্রমাগত রেটিং স্বাভাবিক পরিষেবা জীবন প্রত্যাশার সাথে টেকসই অপারেশনকে সংজ্ঞায়িত করে। অপারেটিং সাইকেল সময়ের 10% এর বেশি নয় এমন পিক লোডের ক্ষেত্রে বিরতিহীন রেটিংগুলি প্রযোজ্য। সর্বোচ্চ রেটিং প্রতি মিনিটের সর্বোচ্চ 1% এর জন্য প্রযোজ্য। সমস্ত ডেটা ISO VG 46 খনিজ জলবাহী তেল দিয়ে 50°C তাপমাত্রায় পরিমাপ করা হয়েছে:

2.3 চাপ, টর্ক এবং গতি খাম

HANJIU OMS সিরিজ সমগ্র পণ্য পরিসীমা জুড়ে অসামান্য চাপ ক্ষমতা প্রদান করে। OMS 80 থেকে OMS 250 মডেলের জন্য সর্বোচ্চ ক্রমাগত চাপ ড্রপ 175 বারে (20.5 MPa) পৌঁছায়, OMS 80-160 মডেলের সাথে এটি 205 বার বিরতিহীন ক্ষমতা পর্যন্ত প্রসারিত হয়। OMS 315 175 বার একটি 200 বার বিরতি দিয়ে রক্ষণাবেক্ষণ করে, যখন OMS 400 এবং OMS 500 যথাক্রমে 140 বার এবং 120 বার ক্রমাগত প্রদান করে, তাদের বড়-স্থানচ্যুতি, কম-গতির অপ্টিমাইজেশন প্রতিফলিত করে।

সর্বোচ্চ অপারেটিং গতি স্থানচ্যুতির সাথে বিপরীতভাবে পরিবর্তিত হয়, OMS 80-এর জন্য ক্রমাগত 810 rpm থেকে OMS 500-এর জন্য 155 rpm পর্যন্ত একটানা। বিরতিহীন গতির রেটিং স্বল্প-সময়ের ওভারলোডের জন্য এই সীমাগুলিকে প্রায় 20% প্রসারিত করে। সমস্ত মডেল 5 থেকে 10 rpm এর ন্যূনতম স্থিতিশীল গতি বজায় রাখে, নির্ভুল অবস্থানের অ্যাপ্লিকেশনের জন্য মসৃণ ক্রীপ অপারেশন নিশ্চিত করে।

ওএমএস 100, 125, এবং 160 মডেলের জন্য ক্রমাগত শুল্কের সর্বোচ্চ আউটপুট শক্তি 18 কিলোওয়াট পর্যন্ত পৌঁছায়, যা ওএমএস 500-এর জন্য 9 কিলোওয়াটে হ্রাস পায় কারণ কর্মক্ষমতা খাম টর্ক-প্রধান অ্যাপ্লিকেশনের দিকে সরে যায়। সমস্ত মডেল উচ্চ স্টার্টিং টর্ক অর্জন করে, সর্বোচ্চ চাপে রেট করা অবিচ্ছিন্ন টর্কের গড় 85% থেকে 90%, সম্পূর্ণ লোডের অধীনে নির্ভরযোগ্য স্টার্টআপ নিশ্চিত করে। ক্লোজড-লুপ সার্কিট অপারেশন সক্ষম করে 140 বার ক্রমাগত (ড্রেন লাইন সহ) রিটার্ন চাপের ক্ষমতা সহ সর্বাধিক অনুমোদিত ইনলেট চাপ 250 বার একটানা এবং 300 বার পিক পর্যন্ত পৌঁছে যায়।

অধ্যায় 3 ক্রস-রেফারেন্স এবং সামঞ্জস্য নির্দেশিকা

3.1 HANJIU OMS বনাম Danfoss OMS ক্রস-রেফারেন্স

HANJIU OMS সিরিজের অরবিটাল মোটর (এছাড়াও নির্বাচিত অঞ্চলে BMS/BM3 হিসাবে বাজারজাত করা হয়) ড্যানফস ওএমএস সিরিজের সাথে যাচাইকৃত মাত্রিক এবং কার্যকরী বিনিময়যোগ্যতা অর্জন করে। নিম্নলিখিত ক্রস-রেফারেন্স টেবিলটি প্রতিস্থাপন, রেট্রোফিট এবং নতুন সরঞ্জাম ডিজাইনের জন্য সরাসরি মডেল ম্যাপিং প্রদান করে:

প্রতিটি HANJIU OMS মোটর 1.5 গুণ সর্বোচ্চ রেট দেওয়া চাপে 100% হাইড্রোস্ট্যাটিক চাপ পরীক্ষা করে, কার্যক্ষমতার বৈধতা পরিমাপ করে আউটপুট গতি, টর্ক এবং ভলিউমেট্রিক দক্ষতা এবং ডাইমেনশনাল পরিদর্শন ড্যানফস OEM স্পেসিফিকেশনের সাথে বিনিময়যোগ্যতা নিশ্চিত করে। মাউন্টিং ফ্ল্যাঞ্জ জ্যামিতি, শ্যাফ্ট কনফিগারেশন, পোর্ট থ্রেড স্পেসিফিকেশন এবং সামগ্রিক খামের মাত্রা সঠিকভাবে ড্যানফস স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, সরাসরি ড্রপ-ইন প্রতিস্থাপন নিশ্চিত করে।

3.2 মাল্টি-ব্র্যান্ড বিনিময়যোগ্যতা

Danfoss সামঞ্জস্যের বাইরে, HANJIU OMS সিরিজের মোটরগুলি নিম্নলিখিত প্রধান আন্তর্জাতিক ব্র্যান্ডগুলির জন্য সরাসরি প্রতিস্থাপন হিসাবে কাজ করে:

● M+S হাইড্রোলিক (বুলগেরিয়া) MS এবং MSQ সিরিজের ভারী-শুল্ক অরবিটাল মোটর

● Eaton Char-Lynn 6000 সিরিজ এবং H/MF সিরিজের কম গতির উচ্চ টর্ক মোটর

● পার্কার / হোয়াইট ড্রাইভ WS এবং WR সিরিজের চাকা মোটর

● SAM Brevini BGV এবং BGW সিরিজের ভারী-শুল্ক অরবিটাল মোটর

● Bosch Rexroth MCR5 এবং MCR10 সিরিজ রেডিয়াল পিস্টন মোটর

● ইন্টারমট NHM এবং NAM সিরিজের বড় অরবিটাল হাইড্রোলিক মোটর

● লিন্ডে বিএমভি এবং বিএমএফ সিরিজের অরবিটাল মোটর

অধ্যায় 4 খুচরা যন্ত্রাংশ, সীল কিট এবং পরিষেবা সমাধান

4.1 কোর খুচরা যন্ত্রাংশ ক্যাটালগ

HANJIU সম্পূর্ণ OMS সিরিজের জন্য প্রকৃত প্রতিস্থাপন উপাদানগুলির একটি বিস্তৃত ইনভেন্টরি বজায় রাখে, প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম এবং ক্ষেত্র মেরামত কার্যক্রমকে সমর্থন করে:

4.2 রক্ষণাবেক্ষণ খরচ অপ্টিমাইজেশান

HANJIU OMS অরবিটাল মোটর এবং প্রকৃত খুচরা যন্ত্রাংশ নির্বাচন করা যন্ত্রপাতি মালিকানা জীবনচক্র জুড়ে পরিমাপযোগ্য অর্থনৈতিক সুবিধা প্রদান করে:

● অধিগ্রহণ খরচ 35% থেকে 55% পর্যন্ত হ্রাস করা হয়েছে বনাম আসল ড্যানফস সরঞ্জাম, যাচাইকৃত সমতুল্য কর্মক্ষমতা এবং পরিষেবা জীবন সহ

● সম্পূর্ণ সীল কিট প্রতিস্থাপনের মূল্য OEM লেভেলের 40% থেকে 60% কম, যথার্থ-মিলিত শ্যাফ্ট সিল, ও-রিং এবং গ্যাসকেট সহ সমস্ত কিট সহ

● বিশ্বব্যাপী 1 থেকে 7 দিনের স্ট্যান্ডার্ড ডেলিভারি লিড টাইম, গুরুত্বপূর্ণ প্রয়োজনীয়তার জন্য 24-ঘন্টা জরুরি প্রেরণের সাথে

● সামঞ্জস্যপূর্ণ যন্ত্রাংশের প্রাপ্যতা, বর্ধিত মোটর পরিষেবা জীবন এবং ন্যূনতম ডাউনটাইমের মাধ্যমে মালিকানার মোট খরচ 25% থেকে 35% হ্রাস

● যোগ্য হাইড্রোলিক ইঞ্জিনিয়ারদের দ্বারা প্রদত্ত প্রশংসামূলক প্রযুক্তিগত পরামর্শ 2 ঘন্টার মধ্যে গড় প্রতিক্রিয়া সময়

অধ্যায় 5 শিল্প জুড়ে অ্যাপ্লিকেশন

HANJIU OMS সিরিজের হেভি-ডিউটি ​​অরবিটাল মোটর একাধিক শিল্প সেক্টর জুড়ে সর্বাধিক চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলি পরিবেশন করে যেখানে সর্বাধিক টর্ক, শক্তিশালী ভারবহন ক্ষমতা এবং চরম পরিস্থিতিতে প্রমাণিত নির্ভরযোগ্যতা অ-আলোচনাযোগ্য প্রয়োজনীয়তা।

5.1 নির্মাণ এবং মাটি সরানোর সরঞ্জাম

নির্মাণ যন্ত্রপাতি ওএমএস সিরিজের অরবিটাল মোটরগুলির জন্য বৃহত্তম অ্যাপ্লিকেশন সেগমেন্টের প্রতিনিধিত্ব করে। সাধারণ ইনস্টলেশনের মধ্যে রয়েছে 13 থেকে 35 টন মেশিনের জন্য হাইড্রোলিক এক্সকাভেটর সুইং ড্রাইভ, বড় আর্টিকুলেটেড লোডারগুলির জন্য হুইল লোডার এক্সেল এবং হুইল ড্রাইভ, ব্যাকহো লোডার লোডার আর্ম এবং বাকেট ড্রাইভ, রোড রোলার ড্রাম ভাইব্রেশন এবং প্রপালশন সিস্টেম, কংক্রিট ড্রাইভিং ড্রাইভ এবং ট্রাক ড্রাইভ এবং ট্রাক ড্রাইভ। এবং বেশ কিছু প্রক্রিয়া, এবং ড্রিলিং রিগ রোটেশন হেড। OMS 125-এর মাধ্যমে OMS 250 মডেলগুলি নির্মাণ অ্যাপ্লিকেশনগুলিতে প্রাধান্য পায়, যা ধুলোময়, উচ্চ-কম্পন পরিবেশে ক্রমাগত-শুল্ক আর্থমোভিং এবং উপাদান পরিচালনার জন্য প্রয়োজনীয় টর্ক এবং স্থায়িত্ব প্রদান করে।

5.2 মাইনিং এবং ভারী উপাদান হ্যান্ডলিং

মাইনিং অপারেশনগুলি হাইড্রোলিক উপাদানগুলিকে কল্পনাযোগ্য সবচেয়ে শাস্তিমূলক শুল্ক চক্রের অধীন করে। ওএমএস সিরিজটি আন্ডারগ্রাউন্ড এলএইচডি গাড়ির ট্র্যাকশন এবং বালতি ঘূর্ণন ড্রাইভ, ছাদের বোল্টার ড্রিল হেড এবং ফিড মেকানিজম, ক্রমাগত মাইনার কাটার হেড এবং ট্র্যাকশন সিস্টেম, সারফেস মাইনিং এক্সকাভেটর এবং শোভেল সুইং ড্রাইভ, স্ট্যাকার-রিক্লেমার বুম লুফিং এবং স্লিউইং মেকানিজম এবং আনলোড ড্রাইভিং ড্রাইভ এবং আনলোডিং ড্রাইভকে ক্ষমতা দেয়। OMS 250, OMS 315, OMS 400, এবং OMS 500 মডেলগুলি এই ক্রমাগত-শুল্ক ভারী উপাদান হ্যান্ডলিং অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় বিশাল টর্ক আউটপুট সরবরাহ করে, প্রায়শই প্রতিদিন 24 ঘন্টা কাজ করে, প্রতি বছর 365 দিন।

5.3 বনায়ন, কৃষি এবং সামুদ্রিক

বনায়ন সেক্টরে, ওএমএস মোটর পাওয়ার লগ ফরওয়ার্ডার এবং স্কিডার উইঞ্চ ড্রাইভ, হারভেস্টার হেড রোটেশন এবং ফিডরোল সিস্টেম এবং ডিলিম্বার আর্ম অ্যাকচুয়েটর। কৃষি অ্যাপ্লিকেশনের মধ্যে রয়েছে বড় ফোরেজ হারভেস্টার হেডার এবং কার্নেল প্রসেসর ড্রাইভ, কম্বাইন হারভেস্টার রিল এবং আনলোডিং অগার সিস্টেম এবং বড় আকারের সেচ ব্যবস্থা প্রপালশন। সামুদ্রিক স্থাপনাগুলিতে অ্যাঙ্কর উইঞ্চ এবং উইন্ডলাস ড্রাইভ, ক্যাপস্ট্যান এবং মুরিং সিস্টেম, বাণিজ্যিক ফিশিং নেট এবং লংলাইন হলার, ডেক ক্রেন রোটেশন ড্রাইভ এবং স্ট্র্যান র‌্যাম্প এবং হ্যাচ কভার অ্যাকুয়েটর রয়েছে। OMS-এর উচ্চ রিটার্ন চাপ সহনশীলতা (ড্রেন লাইন সহ 140 বার) এটিকে সামুদ্রিক বন্ধ-লুপ হাইড্রোলিক সিস্টেমের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

5.4 শিল্প ও বিশেষ সরঞ্জাম

শিল্প অ্যাপ্লিকেশনের মধ্যে ভারী পরিবাহক এবং বালতি লিফট ড্রাইভ, সিমেন্ট এবং খনিজগুলির জন্য রোটারি ড্রাম মিক্সার এবং ব্লেন্ডার ড্রাইভ, বড় সূচক টেবিল এবং অবস্থান ব্যবস্থা, প্লাস্টিক এক্সট্রুশন এবং ইনজেকশন মোল্ড হ্যান্ডলিং, স্বয়ংক্রিয় নির্দেশিত ভারী যানবাহন প্রপালশন এবং স্টিল মিলের সহায়ক সরঞ্জাম এবং ল্যাডেল টার্ন ল্যাবটিল অন্তর্ভুক্ত রয়েছে। বিশেষ ইনস্টলেশন স্প্যান টানেল বোরিং মেশিন কাটার হেড এবং প্রপালশন ড্রাইভ, অফশোর প্ল্যাটফর্ম ক্রেন এবং উইঞ্চ সিস্টেম, উইন্ড টারবাইন ব্লেড পিচ এবং ইয়াও ড্রাইভ, হাইড্রোইলেক্ট্রিক ড্যাম গেট অ্যাকচুয়েটর, এবং সামরিক যান বুরুজ এবং অস্ত্র প্ল্যাটফর্ম ড্রাইভ। OMS 200 এবং OMS 315 হল ইন্ডাস্ট্রিয়াল হেভি-ডিউটি ​​অ্যাপ্লিকেশনের জন্য সর্বাধিক নির্দিষ্ট মডেল।

অধ্যায় 6 গুণমান নিশ্চিতকরণ এবং বিশ্বব্যাপী বিতরণ

HANJIU টেকনোলজি শিজিয়াজুয়াং-এ একটি অত্যাধুনিক উত্পাদন সুবিধা পরিচালনা করে যেখানে স্পষ্টতা CNC মেশিনিং কেন্দ্র, স্বয়ংক্রিয় Geroler গিয়ার সেট উত্পাদন লাইন, কম্পিউটারাইজড সমাবেশ স্টেশন এবং ব্যাপক পরীক্ষা এবং বৈধতা সরঞ্জাম রয়েছে। ইউরোপীয় বাজারে সরবরাহ করা সমস্ত পণ্যের জন্য CE চিহ্নিতকরণ সম্মতি সহ গুণমান পরিচালন ব্যবস্থা ISO 9001:2015 মানগুলিতে প্রত্যয়িত।

● 100% হাইড্রোস্ট্যাটিক চাপ পরীক্ষা: প্রতিটি OMS মোটর আবাসন অখণ্ডতা, সীল কার্যকারিতা এবং ফুটো অনুপস্থিতি যাচাই করতে 1.5 গুণ সর্বোচ্চ রেটযুক্ত কাজের চাপে চাপ-পরীক্ষিত হয়

● কর্মক্ষমতা বৈধতা: আউটপুট গতি, টর্ক, এবং ভলিউমেট্রিক দক্ষতা পরিমাপ করা হয় এবং স্পেসিফিকেশন সহনশীলতার বিরুদ্ধে প্রতিটি উত্পাদন ইউনিটের জন্য রেকর্ড করা হয়

● মাত্রিক যাচাইকরণ: স্থানাঙ্ক পরিমাপ মেশিন ব্যবহার করে নির্ভুল পরিমাপ ড্যানফস OEM মাত্রার সাথে বিনিময়যোগ্যতা নিশ্চিত করে

● উপাদানের সন্ধানযোগ্যতা: নোডুলার কাস্ট আয়রন হাউজিং, অ্যালয় স্টিলের শ্যাফ্ট, এবং সম্পূর্ণ লট ট্রেসেবিলিটি সহ যোগ্য সরবরাহকারীদের কাছ থেকে প্রাপ্ত নির্ভুল জেরোলার সেট

● ওয়্যারেন্টি কভারেজ: সাধারণ অপারেটিং অবস্থার অধীনে উপকরণ এবং কাজের ত্রুটির বিরুদ্ধে 12-মাসের ওয়ারেন্টি

বিশ্বব্যাপী বিতরণ নেটওয়ার্ক অনুমোদিত ডিলার, OEM সরাসরি অ্যাকাউন্ট এবং আফটার মার্কেট ডিস্ট্রিবিউটরদের মাধ্যমে 80টিরও বেশি দেশে গ্রাহকদের পরিষেবা দেয়। কৌশলগত আঞ্চলিক গুদামের অবস্থানগুলি স্ট্যান্ডার্ড অর্ডারের জন্য 1 থেকে 7 দিনের ডেলিভারি সময় নিশ্চিত করে। মান, প্রতিযোগিতামূলক মূল্য এবং প্রতিক্রিয়াশীল পরিষেবার প্রতি HANJIU-এর প্রতিশ্রুতি আন্তর্জাতিক রপ্তানির পরিমাণে ধারাবাহিক দ্বি-সংখ্যার বার্ষিক বৃদ্ধিকে চালিত করেছে।

অধ্যায় 7 অর্ডারিং গাইড এবং প্রযুক্তিগত সহায়তা

7.1 নির্বাচন পদ্ধতি

সঠিক HANJIU OMS অরবিটাল মোটর নির্দিষ্ট করা একটি পদ্ধতিগত প্রকৌশল পদ্ধতি অনুসরণ করে:

● ধাপ 1: অ্যাপ্লিকেশন পরিষেবা ফ্যাক্টর সহ প্রয়োজনীয় আউটপুট টর্ক গণনা করুন (সাধারণত 1.5 থেকে 2.0 খনির এবং নির্মাণ সরঞ্জামের জন্য)

● ধাপ 2: উপলব্ধ সিস্টেম কাজের চাপ নির্ধারণ করুন এবং মোটর চাপ রেটিং পর্যাপ্ততা নিশ্চিত করুন

● ধাপ 3: প্রয়োজনীয় হাইড্রোলিক প্রবাহ হার গণনা করুন: Q = Vg xn / 1000 (L/min)

● ধাপ 4: যাচাই করুন যে গণনা করা গতি, প্রবাহ এবং চাপ সবই মোটরের ক্রমাগত ডিউটি ​​খামের মধ্যে পড়ে

● ধাপ 5: মাউন্টিং ফ্ল্যাঞ্জ (E2, E4, F6, W, E2B, SP, D, বা E), শ্যাফ্ট টাইপ (নলাকার, স্প্লিনড, বা টেপারড) এবং পোর্ট কনফিগারেশন নির্বাচন করুন

● ধাপ 6: প্রত্যাশিত রিটার্ন লাইন ব্যাক প্রেসারের উপর ভিত্তি করে শ্যাফ্ট সিল (স্ট্যান্ডার্ড বা উচ্চ-চাপ HPS) নির্দিষ্ট করুন

7.2 প্রযুক্তিগত সহায়তা চ্যানেল

HANJIU প্রযুক্তি একাধিক চ্যানেলের মাধ্যমে ব্যাপক প্রযুক্তিগত সহায়তা প্রদান করে: বর্ধিত ব্যবসায়িক সময়ের মধ্যে সরাসরি টেলিফোন পরামর্শ; 2 ঘন্টার মধ্যে গ্যারান্টিযুক্ত প্রতিক্রিয়া সহ ইমেল প্রযুক্তিগত তদন্ত; ডাটাশিট, ইনস্টলেশন ম্যানুয়াল, ট্রাবলশুটিং গাইড, এবং ডাউনলোডের জন্য উপলব্ধ হাইড্রোলিক স্কিম্যাটিক ডায়াগ্রাম সহ সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন; জটিল চ্যালেঞ্জের জন্য ভিডিও প্রযুক্তিগত সহায়তা এবং দূরবর্তী ডায়াগনস্টিক সহায়তা; এবং প্রধান OEM অ্যাকাউন্ট এবং বিতরণ অংশীদারদের জন্য সাইটের ফিল্ড পরিষেবা। কারিগরি সহায়তা দলে যোগ্য হাইড্রোলিক ইঞ্জিনিয়ারদের সমন্বয়ে রয়েছে যা নির্মাণ যন্ত্রপাতি, খনির সরঞ্জাম, কৃষি ব্যবস্থা, মেরিন হাইড্রলিক্স এবং ভারী শিল্প অ্যাপ্লিকেশনগুলিতে কয়েক দশকের সম্মিলিত অভিজ্ঞতা রয়েছে।

উপসংহার

HANJIU OMS সিরিজের হেভি-ডিউটি ​​অরবিটাল হাইড্রোলিক মোটর নির্মাণ, খনন, বনায়ন, কৃষি, সামুদ্রিক এবং ভারী শিল্প সেক্টর জুড়ে সর্বাধিক চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য প্রমাণিত সর্বোচ্চ-কর্মক্ষমতা পাওয়ার ট্রান্সমিশন সরবরাহ করে। OMS 80 থেকে OMS 500 পর্যন্ত নয়টি স্থানচ্যুতি মডেলের সাথে 80.5 cm³ থেকে 476.5 cm³ পর্যন্ত জ্যামিতিক স্থানচ্যুতি প্রদান করে, অবিচ্ছিন্ন টর্ক আউটপুট 870 Nm, সর্বোচ্চ টর্ক 1,091 Nm, সর্বোচ্চ চাপ ড্রপ রেটিং 175 বার (205 পর্যন্ত মডেলের আন্তঃনির্বাচনযোগ্যতা এবং 205 মিটার পর্যন্ত)। Danfoss OMS সিরিজ, HANJIU হেভি-ডিউটি হাইড্রোলিক পাওয়ার ট্রান্সমিশন প্রয়োজনীয়তার সম্পূর্ণ বর্ণালী সম্বোধন করে।

Geroler গিয়ার সেট মেকানিজম, ডিস্ক-টাইপ ডিস্ট্রিবিউশন ভালভ, রিইনফোর্সড হাউজিং কনস্ট্রাকশন, বড় আকারের শ্যাফ্ট বিয়ারিং এবং ব্যাপক মাউন্টিং এবং শ্যাফ্ট বিকল্পগুলি ওএমএস সিরিজকে সবচেয়ে বড় এবং সবচেয়ে চাহিদাপূর্ণ মোবাইল এবং স্থির হাইড্রোলিক সরঞ্জামগুলির জন্য পছন্দের মোটর হিসাবে অবস্থান করে। বিস্তৃত খুচরা যন্ত্রাংশের প্রাপ্যতা, প্রতিযোগিতামূলক জীবনচক্রের খরচ এবং প্রতিক্রিয়াশীল বৈশ্বিক প্রযুক্তিগত সহায়তার সাথে মিলিত, HANJIU OMS অরবিটাল মোটরগুলি বাস্তব মূল্য প্রদান করে যা OEM প্রতিযোগিতাকে শক্তিশালী করে এবং বিশ্বব্যাপী সবচেয়ে চ্যালেঞ্জিং সরঞ্জাম ফ্লিটগুলির জন্য অপারেটিং খরচ হ্রাস করে।

তথ্যসূত্র

[১] ড্যানফস পাওয়ার সলিউশন। OMS, OMT এবং OMV অরবিটাল মোটরস প্রযুক্তিগত তথ্য [151-1013]। 2011।

[২] ড্যানফস পাওয়ার সলিউশন। OMS প্রযুক্তিগত ডেটা এবং ফাংশন ডায়াগ্রাম [151F0500 থেকে 151F0508]। 2023।

[৩] ড্যানফস পাওয়ার সলিউশন। OMS মাত্রা ইউরোপীয় এবং মার্কিন সংস্করণ. 2023।

[৪] হোয়াইট ড্রাইভ পণ্য। OMS অরবিটাল মোটর প্রযুক্তিগত তথ্য. 2025।

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMS সিরিজ অরবিটাল মোটর পণ্য ক্যাটালগ। 2024।

[৬] Shijiazhuang Hanjiu Technology Co., Ltd. মডেল ক্রস রেফারেন্স গাইড: HANJIU OMS বনাম Danfoss, Eaton, M+S. 2024।

[৭] ISO 9001:2015। গুণমান ব্যবস্থাপনা সিস্টেম - প্রয়োজনীয়তা. ইন্টারন্যাশনাল অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন।

[৮] নির্দেশিকা 2006/42/EC। যন্ত্রপাতি নির্দেশিকা। ইউরোপীয় সংসদ এবং কাউন্সিল।
